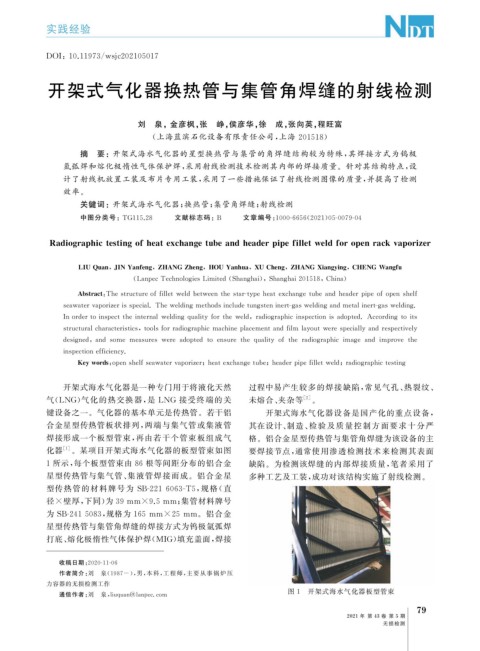

实践经验

DOI : 10.11973 / ws j c202105017

开架式气化器换热管与集管角焊缝的射线检测

刘 泉,金彦枫, 张 峥, 侯彦华, 徐 成, 张向英, 程旺富

( 上海蓝滨石化设备有限责任公司, 上海 201518 )

摘 要:开架式海水气化器的星型换热管与集管的角焊缝结构较为特殊, 其焊接方式为钨极
氩弧焊和熔化极惰性气体保护焊, 采用射线检测技术检测其内部的焊接质量。针对其结构特点, 设
计了射线机放置工装及布片专用工装, 采用了一些措施保证了射线检测图像的质量, 并提高了检测
效率。

关键词:开架式海水气化器; 换热管; 集管角焊缝; 射线检测

中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2021 ) 05-0079-04

Radio g ra p hictestin g ofheatexchan g etubeandheader p i p efilletweldforo p enrackva p orizer

LIUQ uan , JINYanfen g ZHANGZhen g HOUYanhua , XUChen g ZHANGXian gy in g CHENG Wan g fu
,
,
,
,

( Lan p ecTechnolo g iesLimited ( Shan g hai ), Shan g hai201518 , China )

Abstract : Thestructureoffilletweldbetweenthestar-t yp eheatexchan g etubeandheaderp i p eofo p enshelf

seawaterva p orizeriss p ecial.Theweldin gmethodsincludetun g steninert- g asweldin g andmetalinert- g asweldin g .

Inordertoins p ecttheinternalweldin gq ualit yfortheweld , radio g ra p hicins p ectionisado p ted.Accordin gtoits

structuralcharacteristics , toolsforradio g ra p hicmachinep lacementandfilmla y outweres p eciall yandres p ectivel y

desi g ned , andsome measures wereado p tedtoensuretheq ualit yoftheradio g ra p hicima g eandim p rovethe

ins p ectionefficienc y .

Ke ywords : o p enshelfseawaterva p orizer ; heatexchan g etube ; header p i p efilletweld ; radio g ra p hictestin g
开架式海水气化器是一种专门用于将液化天然 过程中易产生较多的焊接缺陷, 常见气孔、 热裂纹、
气( LNG ) 气化的热交换器, 是 LNG 接受终端的关 未熔合、 夹杂等 [ 2 ] 。
键设备之一。气化器的基本单元是传热管。若干铝 开架式海水气化器设备是国产化的重点设备,
合金星型传热管板状排列, 两端与集气管或集液管 其在设计、 制造、 检验及质量控制方面要求十分严
焊接形成一个板型管束, 再由若干个管束板组成气 格。铝合金星型传热管与集管角焊缝为该设备的主
化器 [ 1 ] 。某项目开架式海水气化器的板型管束如图 要焊接节点, 通常使用渗透检测技术来检测其表面
1 所示, 每个板型管束由 86 根等间距分布的铝合金 缺陷。为检测该焊缝的内部焊接质量, 笔者采用了
星型传热管与集气管、 集液管焊接而成。铝合金星 多种工艺及工装, 成功对该结构实施了射线检测。

型传热管的材料牌号为 SB-2216063-T5 , 规格( 直

径 × 壁厚, 下同) 为39mm×9.5mm ; 集管材料牌号

为 SB-2415083 , 规格为 165mm×25mm 。铝合金

星型传热管与集管角焊缝的焊接方式为钨极氩弧焊
打底、 熔化极惰性气体保护焊( MIG ) 填充盖面, 焊接
收稿日期: 2020-11-06
作者简介: 刘 泉( 1987- ), 男, 本科, 工程师, 主要从事锅炉压
力容器的无损检测工作
图 1 开架式海水气化器板型管束
通信作者: 刘 泉, liu q uan@lan p ec.com
