实践经验

DOI : 10.11973 / ws j c202105016

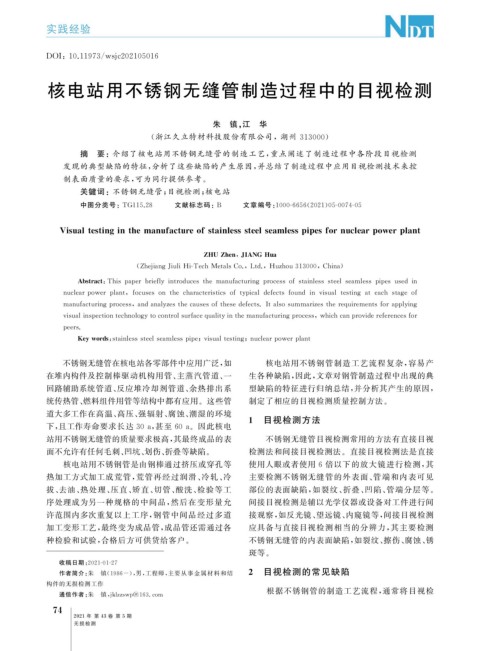

核电站用不锈钢无缝管制造过程中的目视检测

朱 镇, 江 华

( 浙江久立特材科技股份有限公司,湖州 313000 )

摘 要:介绍了核电站用不锈钢无缝管的制造工艺, 重点阐述了制造过程中各阶段目视检测
发现的典型缺陷的特征, 分析了这些缺陷的产生原因, 并总结了制造过程中应用目视检测技术来控
制表面质量的要求, 可为同行提供参考。
关键词:不锈钢无缝管; 目视检测; 核电站

中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2021 ) 05-0074-05

Visualtestin g inthemanufactureofstainlesssteelseamless p i p esfornuclear p ower p lant

ZHUZhen , JIANGHua

( Zhe j ian gJiuliHi-Tech MetalsCo. , Ltd. , Huzhou313000 , China )

Abstract : Thisp a p erbriefl yintroducesthe manufacturin gp rocessofstainlesssteelseamlessp i p esusedin

nuclearp owerp lant , focusesonthecharacteristicsoft yp icaldefectsfoundinvisualtestin gateachsta g eof

manufacturin gp rocess , andanal y zesthecausesofthesedefects.Italsosummarizesthere q uirementsfora pp l y in g

visualins p ectiontechnolo gy tocontrolsurface q ualit y inthemanufacturin gp rocess , whichcanp rovidereferencesfor
p eers.

Ke ywords : stainlesssteelseamlessp i p e ; visualtestin g ; nuclear p ower p lant

不锈钢无缝管在核电站各零部件中应用广泛, 如 核电站用不锈钢管制造工艺流程复杂, 容易产
在堆内构件及控制棒驱动机构用管、 主蒸汽管道、 一 生各种缺陷, 因此, 文章对钢管制造过程中出现的典
回路辅助系统管道、 反应堆冷却剂管道、 余热排出系 型缺陷的特征进行归纳总结, 并分析其产生的原因,
统传热管、 燃料组件用管等结构中都有应用。这些管 制定了相应的目视检测质量控制方法。
道大多工作在高温、 高压、 强辐射、 腐蚀、 潮湿的环境

下, 且工作寿命要求长达 30a , 甚至 60a 。因此核电 1 目视检测方法
站用不锈钢无缝管的质量要求极高, 其最终成品的表 不锈钢无缝管目视检测常用的方法有直接目视
面不允许有任何毛刺、 凹坑、 划伤、 折叠等缺陷。 检测法和间接目视检测法。直接目视检测法是直接
核电站用不锈钢管是由钢棒通过挤压或穿孔等 使用人眼或者使用 6 倍以下的放大镜进行检测, 其
热加工方式加工成荒管, 荒管再经过润滑、 冷轧、 冷 主要检测不锈钢无缝管的外表面、 管端和内表可见
拔、 去油、 热处理、 压直、 矫直、 切管、 酸洗、 检验等工 部位的表面缺陷, 如裂纹、 折叠、 凹陷、 管端分层等。
序处理成为另一种规格的中间品, 然后在变形量允 间接目视检测是辅以光学仪器或设备对工件进行间
许范围内多次重复以上工序, 钢管中间品经过多道 接观察, 如反光镜、 望远镜、 内窥镜等, 间接目视检测
加工变形工艺, 最终变为成品管, 成品管还需通过各 应具备与直接目视检测相当的分辨力, 其主要检测

种检验和试验, 合格后方可供货给客户。 不锈钢无缝管的内表面缺陷, 如裂纹、 擦伤、 腐蚀、 锈
斑等。
收稿日期: 2021-01-27
作者简介: 朱 镇( 1986- ), 男, 工程师, 主要从事金属材料和结 2 目视检测的常见缺陷
构件的无损检测工作
根据不锈钢管的制造工艺流程, 通常将目视检
通信作者: 朱 镇, j klzzsw p @163.com
7
4
