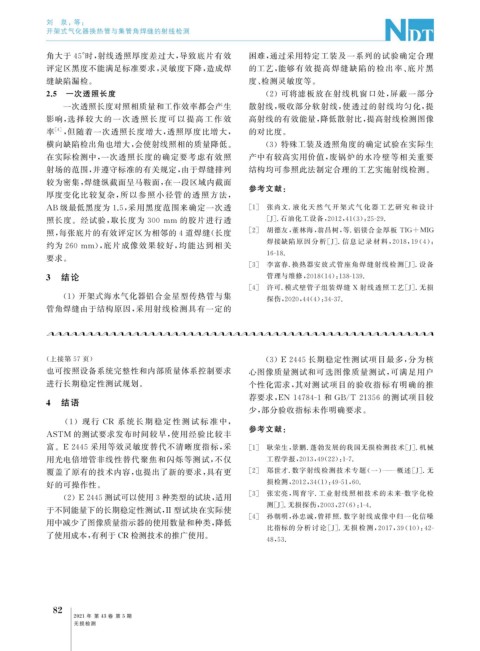

Page 124 - 无损检测2021年第五期

刘 泉, 等:

开架式气化器换热管与集管角焊缝的射线检测

角大于 45° 时, 射线透照厚度差过大, 导致底片有效 困难, 通过采用特定工装及一系列的试验确定合理
评定区黑度不能满足标准要求, 灵敏度下降, 造成焊 的工艺, 能够有效提高焊缝缺陷的检出率、 底片黑
缝缺陷漏检。 度、 检测灵敏度等。

2.5 一次透照长度 ( 2 )可将滤板放在射线机窗口处, 屏蔽一部分
一次透照长度对照相质量和工作效率都会产生 散射线, 吸收部分软射线, 使透过的射线均匀化, 提
影响, 选 择 较 大 的 一 次 透 照 长 度 可 以 提 高 工 作 效 高射线的有效能量, 降低散射比, 提高射线检测图像
率 [ 4 ] , 但随着一次透照长度增大, 透照厚度比增大, 的对比度。

横向缺陷检出角也增大, 会使射线照相的质量降低。 ( 3 )特殊工装及透照角度的确定试验在实际生
在实际检测中, 一次透照长度的确定要考虑有效照 产中有较高实用价值, 废锅炉的水冷壁等相关重要
射场的范围, 并遵守标准的有关规定, 由于焊缝排列 结构均可参照此法制定合理的工艺实施射线检测。
较为密集, 焊缝纵截面呈马鞍面, 在一段区域内截面
参考文献:
厚度变化比较复杂, 所以参照小 径管的透照方法,
AB 级最低黑度为 1.5 , 采用黑度范围来确定一次透 [ 1 ] 张尚文 . 液 化 天 然 气 开 架 式 气 化 器 工 艺 研 究 和 设 计

照长度。经试验, 取长度为 300mm 的胶片进行透 [ J ] . 石油化工设备, 2012 , 41 ( 3 ): 25-29.
照, 每张底片的有效评定区为相邻的 4 道焊缝( 长度 [ 2 ] 胡德友, 董林海, 翁昌树, 等 . 铝镁合金厚板 TIG+MIG
焊接缺陷 原 因 分 析 [ J ] . 信 息 记 录 材 料, 2018 , 19 ( 4 ):
约为 260mm ), 底片成像效果较好, 均能达到相关
16-18.
要求。
[ 3 ] 李富春 . 换热器安放式管座角焊缝射线检测[ J ] . 设 备
3 结论 管理与维修, 2018 ( 14 ): 138-139.
[ 4 ] 许可 . 模式壁管子组装焊缝 X 射线透照工艺[ J ] . 无损

( 1 )开架式海水气化器铝合金星型传热管与集 探伤, 2020 , 44 ( 4 ): 34-37.
管角焊缝由于结构原因, 采用射线检测具有一定的

( 上接第 57 页) ( 3 ) E2445 长期稳定性测试项目最多, 分为核
也可按照设备系统完整性和内部质量体系控制要求 心图像质量测试和可选图像质量测试, 可满足用户
进行长期稳定性测试规划。 个性化需求, 其对测试项目的验收指标有明确的推

荐要求, EN14784-1 和 GB / T21356 的测试项目较

4 结语
少, 部分验收指标未作明确要求。

( 1 )现 行 CR 系 统 长 期 稳 定 性 测 试 标 准 中, 参考文献:
ASTM 的测试要求发布时间较早, 使用经验比较丰
富。 E2445 采用等效灵敏度替代不清晰度指标, 采 [ 1 ] 耿荣生, 景鹏 . 蓬勃发展的我国无损检测技术[ J ] . 机械

用光电倍增管非线性替代聚焦和闪烁等测试, 不仅 工程学报, 2013 , 49 ( 22 ): 1-7.
覆盖了原有的技术内容, 也提出了新的要求, 具有更 [ 2 ] 郑世才 . 数字射线检测技术专 题( 一)———概 述[ J ] . 无
损检测, 2012 , 34 ( 1 ): 49-51 , 60.
好的可操作性。
[ 3 ] 张宏亮, 周育宇 . 工业射线照相技术的未来 - 数字化检
( 2 ) E2445测试可以使用3种类型的试块, 适用
于不同能量下的长期稳定性测试, II型试块在实际使 测[ J ] . 无损探伤, 2003 , 27 ( 6 ): 1-4.
[ 4 ] 孙朝明, 孙忠诚, 曾祥照 . 数字射线成像中归一化信噪
用中减少了图像质量指示器的使用数量和种类, 降低
比指标的 分 析 讨 论 [ J ] . 无 损 检 测, 2017 , 39 ( 10 ): 42-
了使用成本, 有利于 CR 检测技术的推广使用。
48 , 53.

2
8
2021 年 第 43 卷 第 5 期

无损检测
