张丽萍, 等:

气体绝缘开关 X 射线三维成像检测系统的研制及应用

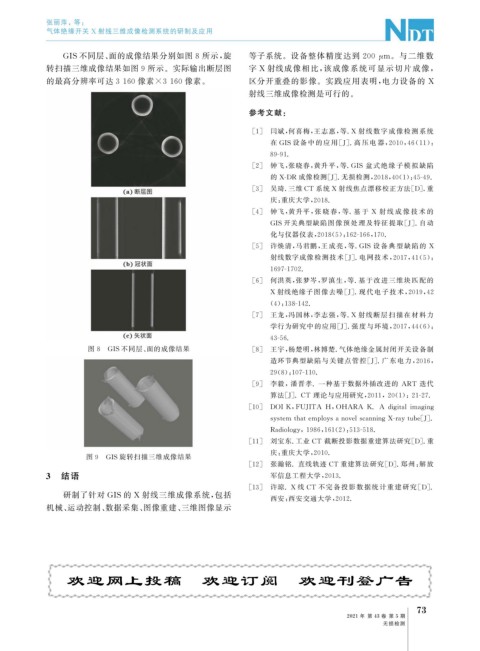

GIS 不同层、 面的成像结果分别如图 8 所示, 旋 等子系统。设备整体精度达到 200 μ m 。与二维数

转扫描三维成像结果如图 9 所示。实际输出断层图 字 X 射线成像相比, 该成像系统可显示切片成像,

的最高分辨率可达 3160 像素 ×3160 像素。 区分开重叠的影像。实践应用表明, 电力设备的 X
射线三维成像检测是可行的。
参考文献:

[ 1 ] 闫斌, 何喜梅, 王志惠, 等 .X 射线数字 成 像 检 测 系 统
在 GIS设备 中 的 应 用 [ J ] . 高 压 电 器, 2010 , 46 ( 11 ):
89-91.

[ 2 ] 钟飞, 张晓春, 黄升平, 等 .GIS 盆 式 绝 缘 子 模 拟 缺 陷
的 X-DR 成像检测[ J ] . 无损检测, 2018 , 40 ( 1 ): 45-49.
[ 3 ] 吴琦 . 三维 CT 系统 X 射线焦点漂移校正方法[ D ] . 重
庆: 重庆大学, 2018.
[ 4 ] 钟飞, 黄升平, 张 晓 春, 等 . 基 于 X 射 线 成 像 技 术 的
GIS开关典型缺陷图 像 预 处 理 及 特 征 提 取[ J ] . 自 动
化与仪器仪表, 2018 ( 5 ): 162-166 , 170.
[ 5 ] 许焕清, 马君鹏, 王 成 亮, 等 .GIS 设 备 典 型 缺 陷 的 X
射线数字成像检测技术[ J ] . 电网技术, 2017 , 41 ( 5 ):
1697-1702.
[ 6 ] 何洪英, 张梦岑, 罗滇生, 等 . 基于改进三维块 匹 配 的
X 射线绝缘子图像去 噪[ J ] . 现 代 电 子 技 术, 2019 , 42
( 4 ): 138-142.
[ 7 ] 王龙, 冯国林, 李志强, 等 .X 射线断层 扫 描 在 材 料 力
学行为研究中的应用[ J ] . 强度与环境, 2017 , 44 ( 6 ):
43-56.
图 8 GIS不同层、 面的成像结果 [ 8 ] 王宇, 杨楚明, 林博楚 . 气体绝缘金属封闭开关设备制
造环节典型缺陷与关键点管控[ J ] . 广 东 电 力, 2016 ,
29 ( 8 ): 107-110.
[ 9 ] 李毅,潘晋孝 . 一种基于数据外插改进的 ART 迭代

算法[ J ] .CT 理论与应用研究, 2011 , 20 ( 1 ): 21-27.

[ 10 ] DOIK , FUJITA H , OHARA K.A di g italima g in g

s y stemthatem p lo y sanovelscannin gX-ra y tube [ J ] .

Radiolo gy , 1986 , 161 ( 2 ): 513-518.

[ 11 ] 刘宝东 . 工业 CT 截断投影数据重建算法研究[ D ] . 重
图 9 GIS旋转扫描三维成像结果 庆: 重庆大学, 2010.

[ 12 ] 张瀚铭 . 直线轨迹 CT 重建算法研究[ D ] . 郑州: 解放
3 结语 军信息工程大学, 2013.

[ 13 ] 许琼 .X 线 CT 不 完 备 投 影 数 据 统 计 重 建 研 究[ D ] .
研制了针对 GIS 的 X 射线三维成像系统, 包括
西安: 西安交通大学, 2012.
机械、 运动控制、 数据采集、 图像重建、 三维图像显示
