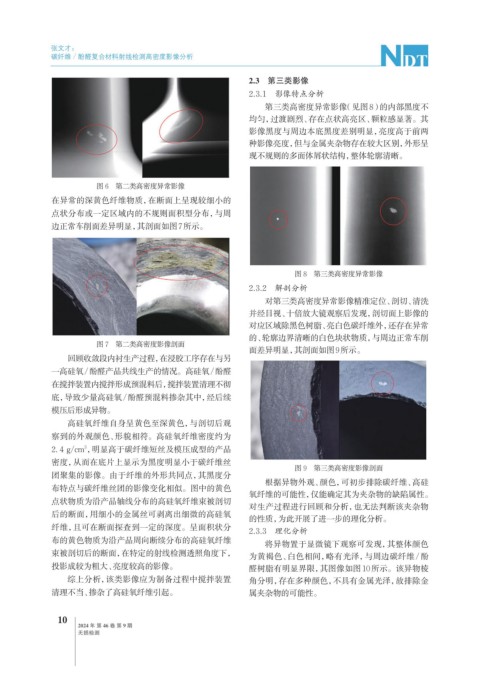

Page 44 - 无损检测2024年第九期
P. 44
张文才：
碳纤维 / 酚醛复合材料射线检测高密度影像分析
2.3 第三类影像
2.3.1 影像特点分析
第三类高密度异常影像（见图8）的内部黑度不
均匀，过渡剧烈、存在点状高亮区、颗粒感显著。其
影像黑度与周边本底黑度差别明显，亮度高于前两
种影像亮度，但与金属夹杂物存在较大区别，外形呈
现不规则的多面体屑状结构，整体轮廓清晰。
图 6 第二类高密度异常影像
在异常的深黄色纤维物质，在断面上呈现较细小的
点状分布或一定区域内的不规则面积型分布，与周
边正常车削面差异明显，其剖面如图7所示。
图 8 第三类高密度异常影像
2.3.2 解剖分析
对第三类高密度异常影像精准定位、剖切、清洗
并经目视、十倍放大镜观察后发现，剖切面上影像的
对应区域除黑色树脂、亮白色碳纤维外，还存在异常
的、轮廓边界清晰的白色块状物质，与周边正常车削
图 7 第二类高密度影像剖面
面差异明显，其剖面如图9所示。
回顾收敛段内衬生产过程，在浸胶工序存在与另
一高硅氧/酚醛产品共线生产的情况。高硅氧/酚醛
在搅拌装置内搅拌形成预混料后，搅拌装置清理不彻
底，导致少量高硅氧/酚醛预混料掺杂其中，经后续
模压后形成异物。
高硅氧纤维自身呈黄色至深黄色，与剖切后观
察到的外观颜色、形貌相符。高硅氧纤维密度约为
2. 4 g/cm ，明显高于碳纤维短丝及模压成型的产品
3
密度，从而在底片上显示为黑度明显小于碳纤维丝
图 9 第三类高密度影像剖面
团聚集的影像。由于纤维的外形共同点，其黑度分
根据异物外观、颜色，可初步排除碳纤维、高硅
布特点与碳纤维丝团的影像变化相似。图中的黄色
氧纤维的可能性，仅能确定其为夹杂物的缺陷属性。
点状物质为沿产品轴线分布的高硅氧纤维束被剖切
对生产过程进行回顾和分析，也无法判断该夹杂物
后的断面，用细小的金属丝可剥离出细微的高硅氧
的性质，为此开展了进一步的理化分析。
纤维，且可在断面探查到一定的深度。呈面积状分
2.3.3 理化分析
布的黄色物质为沿产品周向断续分布的高硅氧纤维
将异物置于显微镜下观察可发现，其整体颜色
束被剖切后的断面，在特定的射线检测透照角度下， 为黄褐色、白色相间，略有光泽，与周边碳纤维/酚
投影成较为粗大、亮度较高的影像。 醛树脂有明显界限，其图像如图10所示。该异物棱
综上分析，该类影像应为制备过程中搅拌装置 角分明，存在多种颜色，不具有金属光泽，故排除金
清理不当、掺杂了高硅氧纤维引起。 属夹杂物的可能性。
10
2024 年 第 46 卷 第 9 期
无损检测
