李途岩，等：
SUPER304/T92 异种钢焊接件热老化的涡流检测

由图 9 可以发现，同一激励频率下，不同区域涡流 [2] SADEGHIAN M，SHAMANIAN M，SHAFYEI
幅值比与硬度的Spearman秩相关系数具有不同的 A．Effect of heat input on microstructure and
相关性。不同激励频率对不同区域的检测效果不 mechanical properties of dissimilar joints between
同，其中，在相同试件内，SUPER304区具有最大的 super duplex stainless steel and high strength low alloy
steel[J]. Materials & Design，2014，60：678-684．
Spearman秩相关系数，达到0. 99；焊缝区的秩相关
[3] 杨厚君，章应霖，曹晟，等. 异种钢焊接接头碳迁移试
系数最高为0. 90；在T92区，涡流幅值比对硬度的 验现象的分析[J]. 焊接学报，2001，22（2）：89-92．
检测能力稍弱，秩相关系数最高为0. 7。 [4] 王舒涛，邵帅，王涛，等. 超温运行对T92/HR3C异种钢
焊接接头的影响[J]. 焊接技术，2021，50（增1）：22-25．
[5] 康举，王启冰，王智春，等. 超超临界火电机组异种钢
焊接接头高温断裂机理综述[J]. 机械工程学报，2022，
58（24）：58-83．
[6] 黄本生，黄龙鹏，李慧. 异种金属焊接研究现状及发展
趋势[J]. 材料导报，2011，25（23）：118-121．
[7] RAMOS H G，RIBEIRO A L．Image pos-processing
and inversion for eddy current crack detection

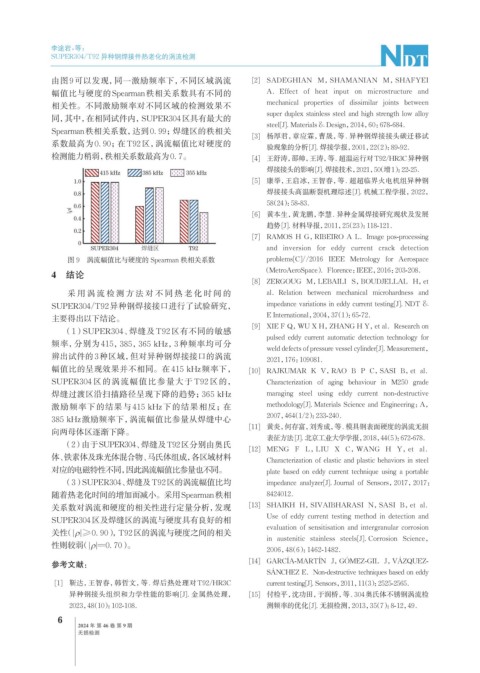

图 9 涡流幅值比与硬度的 Spearman 秩相关系数 problems[C]//2016 IEEE Metrology for Aerospace
4 结论 （MetroAeroSpace）．Florence：IEEE，2016：203-208．
[8] ZERGOUG M，LEBAILI S，BOUDJELLAL H，et
采用涡流检测方法对不同热老化时间的 al．Relation between mechanical microhardness and
SUPER304/T92异种钢焊接接口进行了试验研究， impedance variations in eddy current testing[J]. NDT &
主要得出以下结论。 E International，2004，37（1）：65-72．
[9] XIE F Q，WU X H，ZHANG H Y，et al．Research on
（1）SUPER304、焊缝及 T92 区有不同的敏感

pulsed eddy current automatic detection technology for
频率，分别为 415，385，365 kHz，3 种频率均可分
weld defects of pressure vessel cylinder[J]. Measurement，
辨出试件的 3 种区域，但对异种钢焊接接口的涡流 2021，176：109081．
幅值比的呈现效果并不相同。在 415 kHz 频率下， [10] RAJKUMAR K V，RAO B P C，SASI B，et al．
SUPER304 区的涡流幅值比参量大于 T92 区的， Characterization of aging behaviour in M250 grade
焊缝过渡区沿扫描路径呈现下降的趋势；365 kHz maraging steel using eddy current non-destructive
methodology[J]. Materials Science and Engineering：A，
激励频率下的结果与 415 kHz 下的结果相反；在
2007，464（1/2）：233-240．
385 kHz激励频率下，涡流幅值比参量从焊缝中心
[11] 黄炎，何存富，刘秀成，等. 模具钢表面硬度的涡流无损
向两母体区逐渐下降。
表征方法[J]. 北京工业大学学报，2018，44（5）：672-678．
（2）由于SUPER304、焊缝及T92区分别由奥氏

[12] MENG F L，LIU X C，WANG H Y，et al．
体、铁素体及珠光体混合物、马氏体组成，各区域材料
Characterization of elastic and plastic behaviors in steel
对应的电磁特性不同，因此涡流幅值比参量也不同。 plate based on eddy current technique using a portable
SUPER304、焊缝及T92区的涡流幅值比均
（3） impedance analyzer[J]. Journal of Sensors，2017，2017：
随着热老化时间的增加而减小。采用Spearman秩相 8424012．
关系数对涡流和硬度的相关性进行定量分析，发现 [13] SHAIKH H，SIVAIBHARASI N，SASI B，et al．
SUPER304区及焊缝区的涡流与硬度具有良好的相 Use of eddy current testing method in detection and
evaluation of sensitisation and intergranular corrosion
关性（| ρ|≥0. 90），T92区的涡流与硬度之间的相关
in austenitic stainless steels[J]. Corrosion Science，
性则较弱（| ρ|=0. 70）。
2006，48（6）：1462-1482．
[14] GARCÍA-MARTÍN J，GÓMEZ-GIL J，VÁZQUEZ-
参考文献：
SÁNCHEZ E．Non-destructive techniques based on eddy
[1] 靳达，王智春，韩哲文，等. 焊后热处理对T92/HR3C current testing[J]. Sensors，2011，11（3）：2525-2565．
异种钢接头组织和力学性能的影响[J]. 金属热处理， [15] 付检平，沈功田，于润桥，等. 304奥氏体不锈钢涡流检
2023，48（10）：102-108． 测频率的优化[J]. 无损检测，2013，35（7）：8-12，49．
