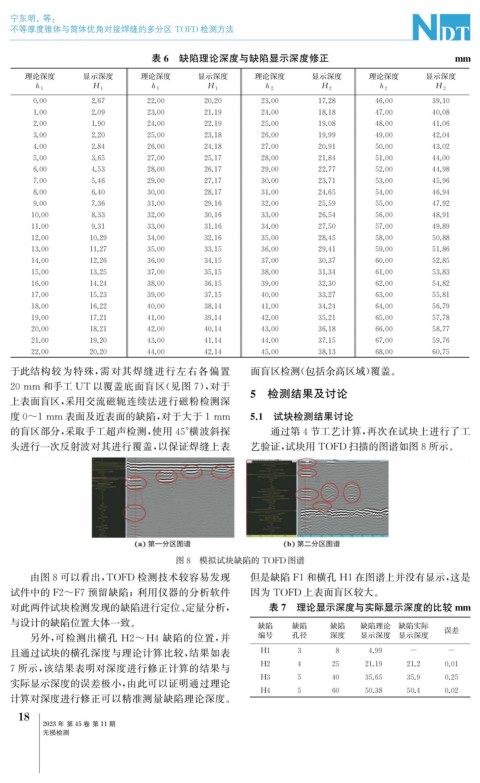

Page 56 - 无损检测2023年第十一期

宁东明, 等:

不等厚度锥体与筒体优角对接焊缝的多分区 TOFD 检测方法

表6 缺陷理论深度与缺陷显示深度修正 mm
理论深度 显示深度 理论深度 显示深度 理论深度 显示深度 理论深度 显示深度

h 1 H 1 h 1 H 1 h 2 H 2 h 2 H 2
0.00 2.67 22.00 20.20 23.00 17.28 46.00 39.10
1.00 2.09 23.00 21.19 24.00 18.18 47.00 40.08
2.00 1.90 24.00 22.19 25.00 19.08 48.00 41.06
3.00 2.20 25.00 23.18 26.00 19.99 49.00 42.04
4.00 2.84 26.00 24.18 27.00 20.91 50.00 43.02
5.00 3.65 27.00 25.17 28.00 21.84 51.00 44.00
6.00 4.53 28.00 26.17 29.00 22.77 52.00 44.98
7.00 5.46 29.00 27.17 30.00 23.71 53.00 45.96
8.00 6.40 30.00 28.17 31.00 24.65 54.00 46.94
9.00 7.36 31.00 29.16 32.00 25.59 55.00 47.92
10.00 8.33 32.00 30.16 33.00 26.54 56.00 48.91
11.00 9.31 33.00 31.16 34.00 27.50 57.00 49.89
12.00 10.29 34.00 32.16 35.00 28.45 58.00 50.88
13.00 11.27 35.00 33.15 36.00 29.41 59.00 51.86
14.00 12.26 36.00 34.15 37.00 30.37 60.00 52.85
15.00 13.25 37.00 35.15 38.00 31.34 61.00 53.83
16.00 14.24 38.00 36.15 39.00 32.30 62.00 54.82
17.00 15.23 39.00 37.15 40.00 33.27 63.00 55.81
18.00 16.22 40.00 38.14 41.00 34.24 64.00 56.79
19.00 17.21 41.00 39.14 42.00 35.21 65.00 57.78
20.00 18.21 42.00 40.14 43.00 36.18 66.00 58.77
21.00 19.20 43.00 41.14 44.00 37.15 67.00 59.76
22.00 20.20 44.00 42.14 45.00 38.13 68.00 60.75
于此结构较为特殊, 需对其焊缝进行左右各偏置 面盲区检测( 包括余高区域) 覆盖。
20mm 和手工 UT 以覆盖底面盲区( 见图7 ), 对于 5 检测结果及讨论

上表面盲区, 采用交流磁轭连续法进行磁粉检测深

度0~1mm 表面及近表面的缺陷, 对于大于1mm 5.1 试块检测结果讨论
的盲区部分, 采取手工超声检测, 使用45° 横波斜探 通过第4节工艺计算, 再次在试块上进行了工
头进行一次反射波对其进行覆盖, 以保证焊缝上表 艺验证, 试块用 TOFD 扫描的图谱如图8所示。

图8 模拟试块缺陷的 TOFD 图谱
由图8可以看出, TOFD 检测技术较容易发现 但是缺陷 F1和横孔 H1在图谱上并没有显示, 这是

试件中的 F2~F7预留缺陷;利用仪器的分析软件 因为 TOFD 上表面盲区较大。

对此两件试块检测发现的缺陷进行定位、 定量分析, 表7 理论显示深度与实际显示深度的比较 mm

与设计的缺陷位置大体一致。 缺陷 缺陷 缺陷 缺陷理论 缺陷实际
另外, 可检测出横孔 H2~H4 缺陷的位置, 并 编号 孔径 深度 显示深度 显示深度 误差
且通过试块的横孔深度与理论计算比较, 结果如表 H1 3 8 4.99 - -
7所示, 该结果表明对深度进行修正计算的结果与 H2 4 25 21.19 21.2 0.01
实际显示深度的误差极小, 由此可以证明通过理论 H3 5 40 35.65 35.9 0.25
H4 5 60 50.38 50.4 0.02
计算对深度进行修正可以精准测量缺陷理论深度。
1
8
2023年 第45卷 第11期
无损检测
