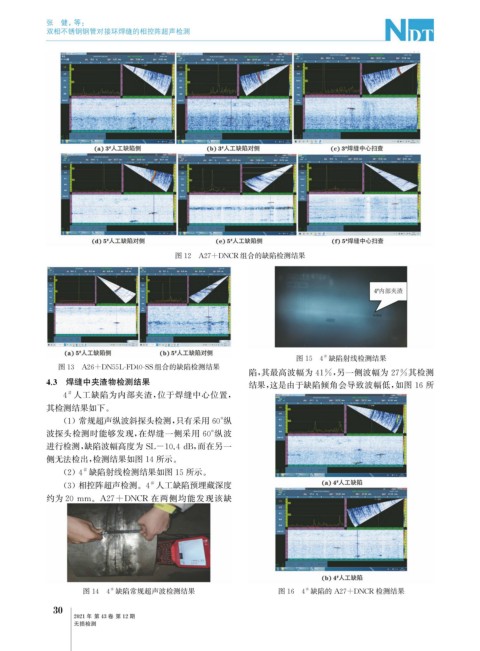

Page 68 - 无损检测2021年第十二期

张 健, 等:

双相不锈钢钢管对接环焊缝的相控阵超声检测

图12 A27+DNCR 组合的缺陷检测结果

图15 4 缺陷射线检测结果
#
图13 A26+DN55L-FD40-SS组合的缺陷检测结果
陷, 其最高波幅为41% , 另一侧波幅为27%其检测
4.3 焊缝中夹渣物检测结果 结果, 这是由于缺陷倾角会导致波幅低, 如图16所
#
4 人工缺陷为内部夹渣, 位于焊缝中心位置,
其检测结果如下。

( 1 )常规超声纵波斜探头检测, 只有采用60° 纵
波探头检测时能够发现, 在焊缝一侧采用 60° 纵波
进行检测, 缺陷波幅高度为 SL-10.4dB , 而在另一

侧无法检出, 检测结果如图14所示。

#
( 2 ) 4 缺陷射线检测结果如图15所示。

( 3 ) 相控阵超声检测。 4 人工缺陷预埋藏深度
#

约为20mm 。 A27+DNCR 在两侧均能发现该缺

图14 4 缺陷常规超声波检测结果 图16 4 缺陷的 A27+DNCR 检测结果
#
#
0
3
2021年 第43卷 第12期

无损检测
