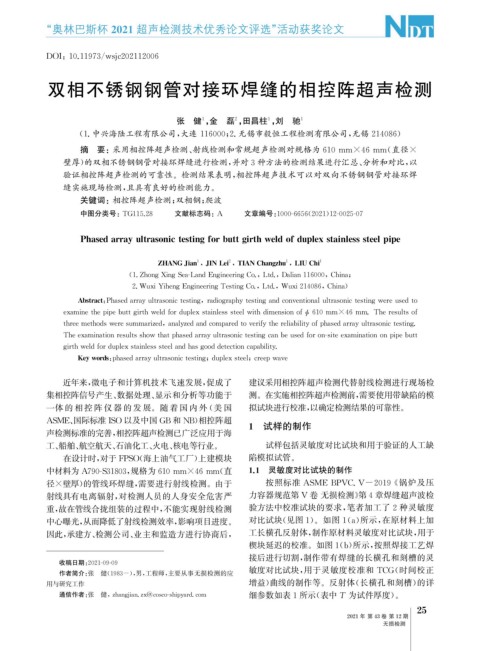

“奥林巴斯杯2021超声检测技术优秀论文评选”活动获奖论文

DOI : 10.11973 / ws j c202112006

双相不锈钢钢管对接环焊缝的相控阵超声检测

张 健 , 金 磊 , 田昌柱 , 刘 驰 1
2
1
1

( 1. 中兴海陆工程有限公司, 大连 116000 ; 2. 无锡市毅恒工程检测有限公司, 无锡 214086 )

摘 要: 采用相控阵超声检测、 射线检测和常规超声检测对规格为610mm×46mm ( 直径×
壁厚) 的双相不锈钢钢管对接环焊缝进行检测, 并对3种方法的检测结果进行汇总、 分析和对比, 以
验证相控阵超声检测的可靠性。检测结果表明, 相控阵超声技术可以对双向不锈钢钢管对接环焊
缝实施现场检测, 且具有良好的检测能力。

关键词: 相控阵超声检测; 双相钢; 爬波

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2021 ) 12-0025-07

Phasedarra y ultrasonictestin g forbutt g irthweldofdu p lexstainlesssteel p i p e

1
1
2
1
ZHANGJian , JINLei , TIANChan g zhu , LIUChi

( 1.Zhon gXin gSea-LandEn g ineerin gCo. , Ltd. , Dalian116000 , China ;

2.WuxiYihen gEn g ineerin gTestin gCo. , Ltd. , Wuxi214086 , China )

Abstract : Phasedarra y ultrasonictestin g , radio g ra p h y testin gandconventionalultrasonictestin gwereusedto

examinethep i p ebutt g irthweldfordu p lexstainlesssteelwithdimensionof ϕ 610mm×46mm.Theresultsof

threemethodsweresummarized , anal y zedandcom p aredtoverif y thereliabilit y of p hasedarra yultrasonictestin g .

Theexaminationresultsshowthat p hasedarra y ultrasonictestin g canbeusedforon-siteexaminationonp i p ebutt

g irthweldfordu p lexstainlesssteelandhas g ooddetectionca p abilit y .

Ke ywords : p hasedarra y ultrasonictestin g ; du p lexsteel ; cree pwave
近年来, 微电子和计算机技术飞速发展, 促成了 建议采用相控阵超声检测代替射线检测进行现场检
集相控阵信号产生、 数据处理、 显示和分析等功能于 测。在实施相控阵超声检测前, 需要使用带缺陷的模
一体 的 相 控 阵 仪 器 的 发 展。随 着 国 内 外 ( 美 国 拟试块进行校准, 以确定检测结果的可靠性。
ASME 、 国际标准ISO 以及中国 GB和 NB ) 相控阵超 1 试样的制作
声检测标准的完善, 相控阵超声检测已广泛应用于海

工、 船舶、 航空航天、 石油化工、 火电、 核电等行业。 试样包括灵敏度对比试块和用于验证的人工缺
在设计时, 对于 FPSO ( 海上油气工厂) 上建模块 陷模拟试管。

中材料为 A790-S31803 , 规格为610mm×46mm ( 直 1.1 灵敏度对比试块的制作

径×壁厚) 的管线环焊缝, 需要进行射线检测。由于 按照标准 ASMEBPVC.V-2019 《 锅炉及压

射线具有电离辐射, 对检测人员的人身安全危害严 力容器规范第 V 卷 无损检测》 第4章焊缝超声波检
重, 故在管线合拢组装的过程中, 不能实现射线检测 验方法中校准试块的要求, 笔者加工了2种灵敏度
对比试块( 见图1 )。如图1 ( a ) 所示, 在原材料上加
中心曝光, 从而降低了射线检测效率, 影响项目进度。
工长横孔反射体, 制作原材料灵敏度对比试块, 用于
因此, 承建方、 检测公司、 业主和监造方进行协商后,
楔块延迟的校准。如图1 ( b ) 所示, 按照焊接工艺焊
接后进行切割, 制作带有焊缝的长横孔和刻槽的灵
收稿日期: 2021-09-09
敏度对比试块, 用于灵敏度校准和 TCG ( 时间校正
作者简介: 张 健( 1983- ), 男, 工程师, 主要从事无损检测的应
用与研究工作 增益) 曲线的制作等。反射体( 长横孔和刻槽) 的详

通信作者: 张 健, zhan gj ian.zx@cosco-shi py ard.com 细参数如表1所示( 表中T 为试件厚度)。
5
2
2021年 第43卷 第12期
无损检测
