P. 64

张 健, 等:

            双相不锈钢钢管对接环焊缝的相控阵超声检测

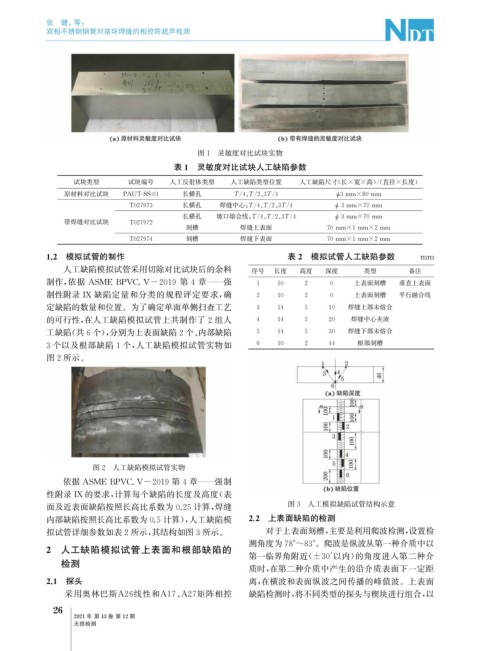

                                                  图1 灵敏度对比试块实物
                                            表1 灵敏度对比试块人工缺陷参数

                   试块类型          试块编号      人工反射体类型        人工缺陷类型位置         人工缺陷尺寸( 长×宽×高)/( 直径×长度)
                 原材料对比试块       PAUT-SS-01     长横孔          T / 4 、 T / 2 、 3T / 4   ϕ 3mm×80mm


                                              长横孔
                                 T027973               焊缝中心: T / 4 、 T / 2 、 3T / 4  ϕ 3mm×70mm

                                              长横孔      坡口熔合线: T / 4 、 T / 2 、 3 T / 4  ϕ 3mm×70mm


                 带焊缝对比试块         T027972
                                               刻槽            焊缝上表面                70mm×1mm×2mm



                                 T027974       刻槽            焊缝下表面                70mm×1mm×2mm
            1.2 模拟试管的制作                                                 表2 模拟试管人工缺陷参数                    mm
              人工缺陷模拟试管采用切除对比试块后的余料                             序号    长度    高度     深度       类型         备注

            制作, 依据 ASMEBPVC.V-2019 第 4 章———强                    1    10     2      0     上表面刻槽      垂直上表面
            制性附录IX 缺陷定量和分类的规程评定要求, 确                            2    10     2      0     上表面刻槽      平行融合线
            定缺陷的数量和位置。为了确定单面单侧扫查工艺                              3    14     5     10   焊缝上部未熔合
            的可行性, 在人工缺陷模拟试管上共制作了2组人                             4    14     5     20    焊缝中心夹渣
            工缺陷( 共6个), 分别为上表面缺陷2个、 内部缺陷                         5    14     5     30   焊缝下部未熔合
            3个以及根部缺陷1个, 人工缺陷模拟试管实物如                             6    10     2     44      根部刻槽
            图2所示。















                        图2 人工缺陷模拟试管实物

                 依据 ASMEBPVC.V-2019第4章———强制
            性附录IX 的要求, 计算每个缺陷的长度及高度( 表
            面及近表面缺陷按照长高比系数为0.25计算, 焊缝                                   图3 人工模拟缺陷试管结构示意
            内部缺陷按照长高比系数为0.5计算), 人工缺陷模                         2.2 上表面缺陷的检测
            拟试管详细参数如表2所示, 其结构如图3所示。                                对于上表面刻槽, 主要是利用爬波检测, 设置检
                                                               测角度为78°~83° 。爬波是纵波从第一种介质中以
            2 人工缺陷模拟试管上表面和根部缺陷的                                第一临界角附近( ±30' 以内) 的角度进入第二种介
                检测
                                                               质时, 在第二种介质中产生的沿介质表面下一定距
            2.1 探头                                             离, 在横波和表面纵波之间传播的峰值波。上表面
               采用奥林巴斯A26 线性和A17 、 A27 矩阵相控                     缺陷检测时, 将不同类型的探头与楔块进行组合, 以
              2
               6
                   2021年 第43卷 第12期
