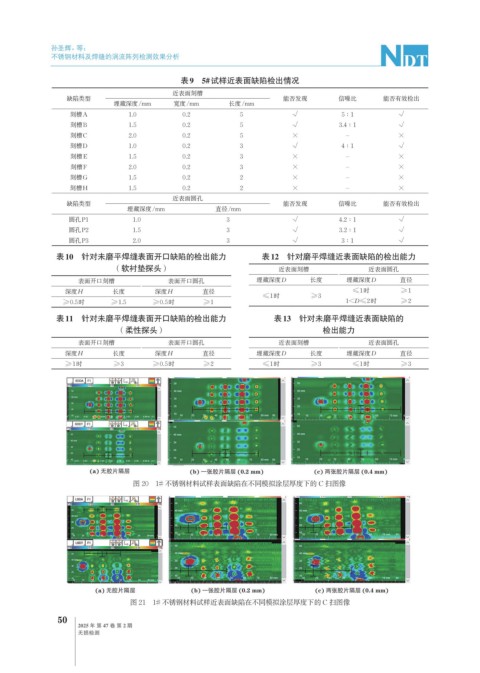

孙圣辉，等：

不锈钢材料及焊缝的涡流阵列检测效果分析

表9 5#试样近表面缺陷检出情况
近表面刻槽
缺陷类型 能否发现 信噪比 能否有效检出
埋藏深度/mm 宽度/mm 长度/mm
刻槽A 1.0 0.2 5 √ 5∶1 √
刻槽B 1.5 0.2 5 √ 3.4∶1 √
刻槽C 2.0 0.2 5 × ‒ ×
刻槽D 1.0 0.2 3 √ 4∶1 √
刻槽E 1.5 0.2 3 × ‒ ×
刻槽F 2.0 0.2 3 × ‒ ×
刻槽G 1.5 0.2 2 × ‒ ×
刻槽H 1.5 0.2 2 × ‒ ×
近表面圆孔
缺陷类型 能否发现 信噪比 能否有效检出
埋藏深度/mm 直径/mm
圆孔P1 1.0 3 √ 4.2∶1 √
圆孔P2 1.5 3 √ 3.2∶1 √
圆孔P3 2.0 3 √ 3∶1 √
表10 针对未磨平焊缝表面开口缺陷的检出能力 表12 针对磨平焊缝近表面缺陷的检出能力
（软衬垫探头） 近表面刻槽 近表面圆孔
表面开口刻槽 表面开口圆孔 埋藏深度D 长度 埋藏深度D 直径
深度H 长度 深度H 直径 ≤1时 ≥1
≤1时 ≥3
≥0.5时 ≥1.5 ≥0.5时 ≥1 1<D≤2时 ≥2
表11 针对未磨平焊缝表面开口缺陷的检出能力 表13 针对未磨平焊缝近表面缺陷的
（柔性探头） 检出能力
表面开口刻槽 表面开口圆孔 近表面刻槽 近表面圆孔
深度H 长度 深度H 直径 埋藏深度D 长度 埋藏深度D 直径
≥1时 ≥3 ≥0.5时 ≥2 ≤1时 ≥3 ≤1时 ≥3

图 20 1# 不锈钢材料试样表面缺陷在不同模拟涂层厚度下的 C 扫图像

图 21 1# 不锈钢材料试样近表面缺陷在不同模拟涂层厚度下的 C 扫图像
