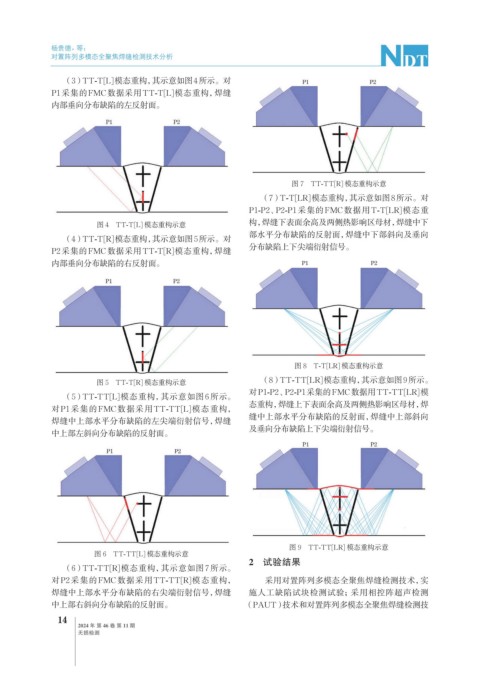

Page 48 - 无损检测2024年第十一期
P. 48
杨贵德，等：
对置阵列多模态全聚焦焊缝检测技术分析
（3）TT-T[L]模态重构，其示意如图4所示。对
P1 采集的FMC数据采用TT-T[L]模态重构，焊缝
内部垂向分布缺陷的左反射面。
图 7 TT-TT[R] 模态重构示意
（7）
T-T[LR]模态重构，其示意如图8所示。对
P1-P2、P2-P1 采集的FMC数据用T-T[LR]模态重
图 4 TT-T[L] 模态重构示意 构，焊缝下表面余高及两侧热影响区母材，焊缝中下
部水平分布缺陷的反射面，焊缝中下部斜向及垂向
（4）
TT-T[R]模态重构，其示意如图5所示。对
分布缺陷上下尖端衍射信号。
P2 采集的FMC数据采用TT-T[R]模态重构，焊缝
内部垂向分布缺陷的右反射面。
图 8 T-T[LR] 模态重构示意
TT-TT[LR]模态重构，其示意如图9所示。
图 5 TT-T[R] 模态重构示意 （8）
对P1-P2、P2-P1采集的FMC数据用TT-TT[LR]模
TT-TT[L]模态重构，其示意如图 6 所示。
（5）
对P1 采集的FMC数据采用TT-TT[L]模态重构， 态重构，焊缝上下表面余高及两侧热影响区母材，焊
缝中上部水平分布缺陷的反射面，焊缝中上部斜向
焊缝中上部水平分布缺陷的左尖端衍射信号，焊缝
及垂向分布缺陷上下尖端衍射信号。
中上部左斜向分布缺陷的反射面。
图 9 TT-TT[LR] 模态重构示意
图 6 TT-TT[L] 模态重构示意
2 试验结果
TT-TT[R]模态重构，其示意如图 7 所示。
（6）
对P2 采集的FMC数据采用TT-TT[R]模态重构， 采用对置阵列多模态全聚焦焊缝检测技术，实
焊缝中上部水平分布缺陷的右尖端衍射信号，焊缝 施人工缺陷试块检测试验；采用相控阵超声检测
中上部右斜向分布缺陷的反射面。 （PAUT）技术和对置阵列多模态全聚焦焊缝检测技
14
2024 年 第 46 卷 第 11 期
无损检测
