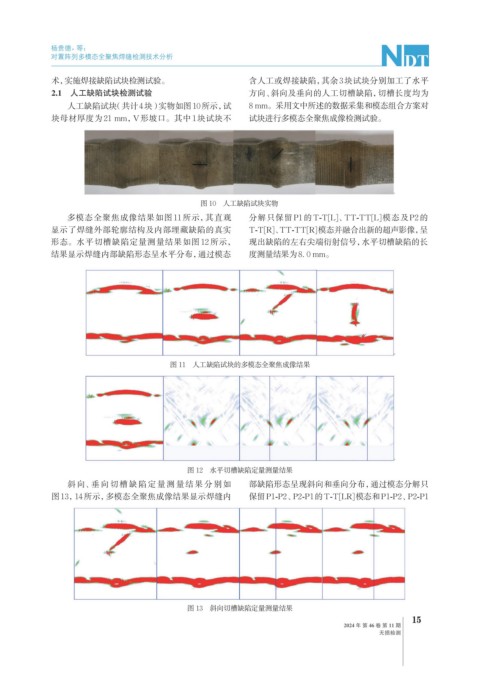

Page 49 - 无损检测2024年第十一期
P. 49
杨贵德，等：
对置阵列多模态全聚焦焊缝检测技术分析
术，实施焊接缺陷试块检测试验。 含人工或焊接缺陷，其余3块试块分别加工了水平
2.1 人工缺陷试块检测试验 方向、斜向及垂向的人工切槽缺陷，切槽长度均为
人工缺陷试块（共计4块）实物如图10所示，试 8 mm。采用文中所述的数据采集和模态组合方案对
块母材厚度为21 mm，V形坡口。其中1 块试块不 试块进行多模态全聚焦成像检测试验。
图 10 人工缺陷试块实物
多模态全聚焦成像结果如图 11 所示，其直观 分解只保留P1 的T-T[L]、TT-TT[L]模态及P2 的
显示了焊缝外部轮廓结构及内部埋藏缺陷的真实 T-T[R]、TT-TT[R]模态并融合出新的超声影像，呈
形态。水平切槽缺陷定量测量结果如图 12 所示， 现出缺陷的左右尖端衍射信号，水平切槽缺陷的长
结果显示焊缝内部缺陷形态呈水平分布，通过模态 度测量结果为8. 0 mm。
图 11 人工缺陷试块的多模态全聚焦成像结果
图 12 水平切槽缺陷定量测量结果
斜向、垂向切槽缺陷定量测量结果分别如 部缺陷形态呈现斜向和垂向分布，通过模态分解只
图13，14所示，多模态全聚焦成像结果显示焊缝内 保留P1-P2、P2-P1的T-T[LR]模态和P1-P2、P2-P1
图 13 斜向切槽缺陷定量测量结果
15
2024 年 第 46 卷 第 11 期
无损检测
