李加雷，等：
集箱端盖环焊缝的相控阵超声检测

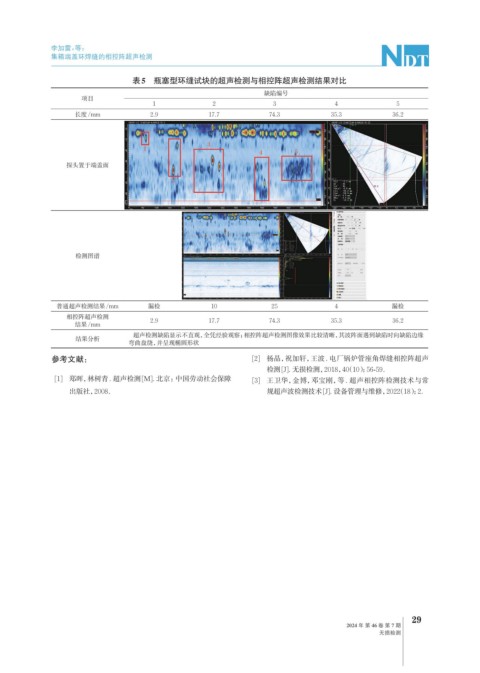

表5 瓶塞型环缝试块的超声检测与相控阵超声检测结果对比
缺陷编号
项目
1 2 3 4 5
长度/mm 2.9 17.7 74.3 35.3 36.2

探头置于端盖面

检测图谱

普通超声检测结果/mm 漏检 10 25 4 漏检
相控阵超声检测
2.9 17.7 74.3 35.3 36.2
结果/mm
超声检测缺陷显示不直观，全凭经验观察；相控阵超声检测图像效果比较清晰，其波阵面遇到缺陷时向缺陷边缘
结果分析
弯曲盘绕，并呈现椭圆形状
参考文献： [2] 杨晶，祝加轩，王波. 电厂锅炉管座角焊缝相控阵超声
检测[J]. 无损检测，2018，40（10）：56-59．
[1] 郑晖，林树青. 超声检测[M]. 北京：中国劳动社会保障 [3] 王卫华，金博，邓宝刚，等. 超声相控阵检测技术与常
出版社，2008． 规超声波检测技术[J]. 设备管理与维修，2022（18）：2.
