李加雷，等：
集箱端盖环焊缝的相控阵超声检测

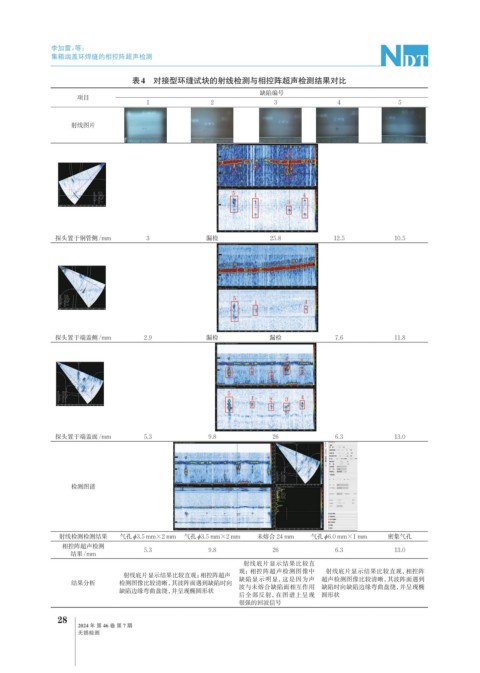

表4 对接型环缝试块的射线检测与相控阵超声检测结果对比
缺陷编号
项目
1 2 3 4 5

射线图片

探头置于钢管侧/mm 3 漏检 25.8 12.5 10.5

探头置于端盖侧/mm 2.9 漏检 漏检 7.6 11.8

探头置于端盖面/mm 5.3 9.8 26 6.3 13.0

检测图谱

射线检测检测结果 气孔 φ3.5 mm×2 mm 气孔 φ3.5 mm×2 mm 未熔合 24 mm 气孔 φ6.0 mm×1 mm 密集气孔
相控阵超声检测
5.3 9.8 26 6.3 13.0
结果/mm
射线底片显示结果比较直
观；相控阵超声检测图像中 射线底片显示结果比较直观，相控阵
射线底片显示结果比较直观；相控阵超声
结果分析 检测图像比较清晰，其波阵面遇到缺陷时向 缺陷显示明显，这是因为声 超声检测图像比较清晰，其波阵面遇到
波与未熔合缺陷面相互作用
缺陷时向缺陷边缘弯曲盘绕，并呈现椭
缺陷边缘弯曲盘绕，并呈现椭圆形状
后全部反射，在图谱上呈现 圆形状
很强的回波信号
