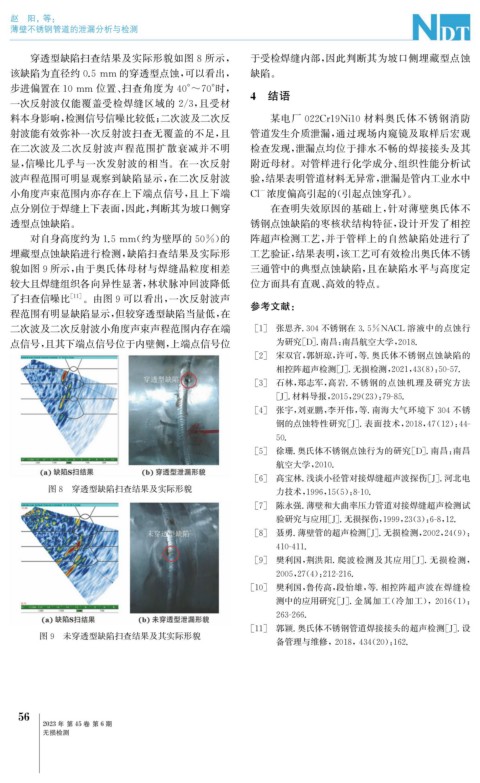

Page 94 - 无损检测2023年第六期

赵 阳, 等:

薄壁不锈钢管道的泄漏分析与检测

穿透型缺陷扫查结果及实际形貌如图8所示, 于受检焊缝内部, 因此判断其为坡口侧埋藏型点蚀

该缺陷为直径约0.5mm 的穿透型点蚀, 可以看出, 缺陷。

步进偏置在10mm 位置、 扫查角度为 40°~70° 时, 4 结语
一次反射波仅能覆盖受检焊缝区域的 2 / 3 , 且受材
料本身影响, 检测信号信噪比较低; 二次波及二次反 某电厂 022Cr19Ni10 材料奥氏体不锈钢消防
射波能有效弥补一次反射波扫查无覆盖的不足, 且 管道发生介质泄漏, 通过现场内窥镜及取样后宏观
在二次波及二次反射波声程范围扩散衰减并不明 检查发现, 泄漏点均位于排水不畅的焊接接头及其
显, 信噪比几乎与一次发射波的相当。在一次反射 附近母材。对管样进行化学成分、 组织性能分析试
波声程范围可明显观察到缺陷显示, 在二次反射波 验, 结果表明管道材料无异常, 泄漏是管内工业水中
小角度声束范围内亦存在上下端点信号, 且上下端 Cl 浓度偏高引起的( 引起点蚀穿孔)。
-
点分别位于焊缝上下表面, 因此, 判断其为坡口侧穿 在查明失效原因的基础上, 针对薄壁奥氏体不
透型点蚀缺陷。 锈钢点蚀缺陷的枣核状结构特征, 设计开发了相控
对自身高度约为1.5mm ( 约为壁厚的50% ) 的 阵超声检测工艺, 并于管样上的自然缺陷处进行了

埋藏型点蚀缺陷进行检测, 缺陷扫查结果及实际形 工艺验证, 结果表明, 该工艺可有效检出奥氏体不锈
貌如图9所示, 由于奥氏体母材与焊缝晶粒度相差 三通管中的典型点蚀缺陷, 且在缺陷水平与高度定
较大且焊缝组织各向异性显著, 林状脉冲回波降低 位方面具有直观、 高效的特点。
了扫查信噪比 [ 11 ] 。由图9可以看出, 一次反射波声 参考文献:
程范围有明显缺陷显示, 但较穿透型缺陷当量低, 在
二次波及二次反射波小角度声束声程范围内存在端 [ 1 ] 张思齐.304不锈钢在 3.5%NACL 溶液中的点蚀行
点信号, 且其下端点信号位于内壁侧, 上端点信号位 为研究[ D ] . 南昌: 南昌航空大学, 2018.
[ 2 ] 宋双官, 郭妍琼, 许可, 等. 奥氏体不锈钢点蚀缺陷的
相控阵超声检测[ J ] . 无损检测, 2021 , 43 ( 8 ): 50-57.
[ 3 ] 石林, 郑志军, 高岩. 不锈钢的点蚀机理及研究方法

[ J ] . 材料导报, 2015 , 29 ( 23 ): 79-85.
[ 4 ] 张宇, 刘亚鹏, 李开伟, 等. 南海大气环境下 304不锈
钢的点蚀特性研究[ J ] . 表面技术, 2018 , 47 ( 12 ): 44-
50.
[ 5 ] 徐珊. 奥氏体不锈钢点蚀行为的研究[ D ] . 南昌: 南昌

航空大学, 2010.
[ 6 ] 高宝林. 浅谈小径管对接焊缝超声波探伤[ J ] . 河北电
图8 穿透型缺陷扫查结果及实际形貌
力技术, 1996 , 15 ( 5 ): 8-10.
[ 7 ] 陈永强. 薄壁和大曲率压力管道对接焊缝超声检测试
验研究与应用[ J ] . 无损探伤, 1999 , 23 ( 3 ): 6-8 , 12.
[ 8 ] 聂勇. 薄壁管的超声检测[ J ] . 无损检测, 2002 , 24 ( 9 ):
410-411.
[ 9 ] 樊利国, 荆洪阳. 爬波检测及其应用[ J ] . 无损检测,
2005 , 27 ( 4 ): 212-216.
[ 10 ] 樊利国, 鲁传高, 段怡雄, 等. 相控阵超声波在焊缝检

测中的应用研究[ J ] . 金属加工( 冷加工), 2016 ( 1 ):

263-266.
[ 11 ] 郭颖. 奥氏体不锈钢管道焊接接头的超声检测[ J ] . 设
图9 未穿透型缺陷扫查结果及其实际形貌
备管理与维修, 2018 , 434 ( 20 ): 162.

5
6
2023年 第45卷 第6期
无损检测
