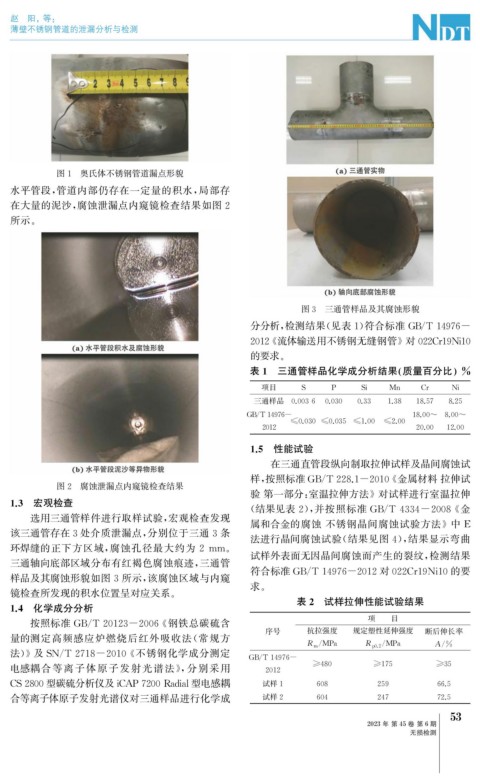

Page 91 - 无损检测2023年第六期

赵 阳, 等:

薄壁不锈钢管道的泄漏分析与检测

图1 奥氏体不锈钢管道漏点形貌
水平管段, 管道内部仍存在一定量的积水, 局部存

在大量的泥沙, 腐蚀泄漏点内窥镜检查结果如图2
所示。

图3 三通管样品及其腐蚀形貌

分分析, 检测结果( 见表1 ) 符合标准 GB / T14976-

2012 《 流体输送用不锈钢无缝钢管》对022Cr19Ni10
的要求。

表1 三通管样品化学成分析结果 质量百分比 %
项目 S P Si Mn Cr Ni

三通样品 0.0036 0.030 0.33 1.38 18.57 8.25

GB / T14976- 18.00~ 8.00~
≤0.030 ≤0.035 ≤1.00 ≤2.00
2012 20.00 12.00
1.5 性能试验
在三通直管段纵向制取拉伸试样及晶间腐蚀试

样, 按照标准 GB / T228.1-2010 《 金属材料 拉伸试

图2 腐蚀泄漏点内窥镜检查结果
验 第一部分: 室温拉伸方法》对试样进行室温拉伸
1.3 宏观检查 ( 结果见表 2 ), 并按照标准 GB / T4334-2008 《 金

选用三通管样件进行取样试验, 宏观检查发现
属和合金的腐蚀 不锈钢晶间腐蚀试验方法》中 E
该三通管存在3处介质泄漏点, 分别位于三通3条
法进行晶间腐蚀试验( 结果见图 4 ), 结果显示弯曲

环焊缝的正下方区域, 腐蚀孔径最大约为 2 mm 。
试样外表面无因晶间腐蚀而产生的裂纹, 检测结果
三通轴向底部区域分布有红褐色腐蚀痕迹, 三通管
符合标准 GB / T14976-2012对022Cr19Ni10的要
样品及其腐蚀形貌如图3所示, 该腐蚀区域与内窥
求。
镜检查所发现的积水位置呈对应关系。 表2 试样拉伸性能试验结果
1.4 化学成分分析
按照标准 GB / T20123-2006 《 钢铁总碳硫含 项 目

序号 抗拉强度 规定塑性延伸强度 断后伸长率
量的测定高频感应炉燃烧后红外吸收法( 常规方
/
/
R m MPa R p 0.2 MPa A / %

法)》及 SN / T2718-2010 《 不锈钢化学成分测定
GB / T14976-
电感耦合等离子体原子发射光谱法》, 分别采用 2012 ≥480 ≥175 ≥35

CS2800型碳硫分析仪及 iCAP7200Radial 型电感耦 试样1 608 259 66.5

合等离子体原子发射光谱仪对三通样品进行化学成 试样2 604 247 72.5
3
5
2023年 第45卷 第6期
无损检测
