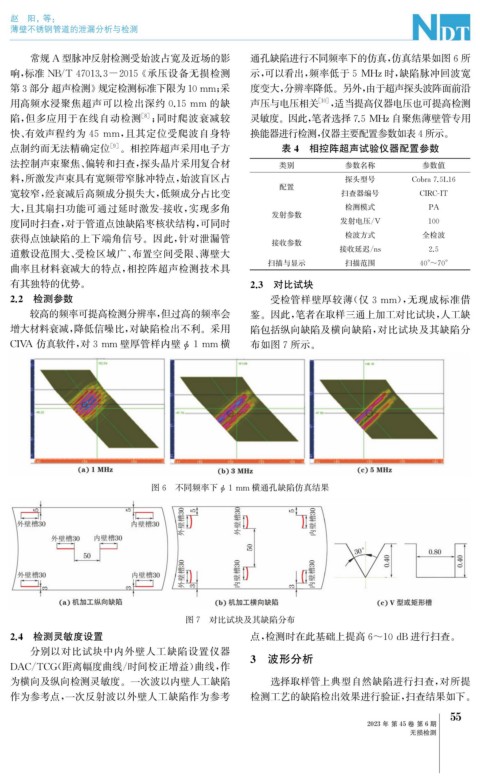

赵 阳, 等:

   薄壁不锈钢管道的泄漏分析与检测

       常规 A 型脉冲反射检测受始波占宽及近场的影                        通孔缺陷进行不同频率下的仿真, 仿真结果如图6所


   响, 标准 NB / T47013.3-2015 《 承压设备无损检测               示, 可以看出, 频率低于5MHz时, 缺陷脉冲回波宽




   第3部分 超声检测》 规定检测标准下限为10mm ; 采                      度变大, 分辨率降低。另外, 由于超声探头波阵面前沿
   用高频水浸聚焦超声可以检出深约 0.15mm 的缺                         声压与电压相关        [ 10 ] , 适当提高仪器电压也可提高检测


   陷, 但多应用于在线自动检测             [ 8 ] ; 同时爬波衰减较        灵敏度。因此, 笔者选择7.5MHz自聚焦薄壁管专用
   快、 有效声程约为 45mm , 且其定位受爬波自身特                       换能器进行检测, 仪器主要配置参数如表4所示。

   点制约而无法精确定位           [ 9 ] 。相控阵超声采用电子方                   表4 相控阵超声试验仪器配置参数
   法控制声束聚焦、 偏转和扫查, 探头晶片采用复合材                               类别            参数名称            参数值
   料, 所激发声束具有宽频带窄脉冲特点, 始波盲区占                                             探头型号          Cobra7.5L16

                                                           配置
   宽较窄, 经衰减后高频成分损失大, 低频成分占比变                                            扫查器编号            CIRC-IT
   大, 且其扇扫功能可通过延时激发 - 接收, 实现多角                                           检测模式             PA
                                                          发射参数
   度同时扫查, 对于管道点蚀缺陷枣核状结构, 可同时                                            发射电压 / V          100
   获得点蚀缺陷的上下端角信号。因此, 针对泄漏管                                接收参数           检波方式            全检波
   道敷设范围大、 受检区域广、 布置空间受限、 薄壁大                                           接收延迟 / ns         2.5
                                                         扫描与显示           扫描范围           40°~70°
   曲率且材料衰减大的特点, 相控阵超声检测技术具
   有其独特的优势。                                          2.3 对比试块
   2.2 检测参数                                            受检管样壁厚较薄( 仅 3mm ), 无现成标准借

     较高的频率可提高检测分辨率, 但过高的频率会                          鉴。因此, 笔者在取样三通上加工对比试块, 人工缺
   增大材料衰减, 降低信噪比, 对缺陷检出不利。采用                         陷包括纵向缺陷及横向缺陷, 对比试块及其缺陷分


   CIVA 仿真软件, 对3mm 壁厚管样内壁              ϕ 1mm 横       布如图7所示。

















                                 图6 不同频率下 1mm 横通孔缺陷仿真结果
                                              ϕ












                                        图7 对比试块及其缺陷分布

   2.4 检测灵敏度设置                                       点, 检测时在此基础上提高6~10dB进行扫查。
     分别以对比试块中内外壁人工缺陷设置仪器                             3 波形分析
   DAC / TCG ( 距离幅度曲线 / 时间校正增益) 曲线, 作
   为横向及纵向检测灵敏度。一次波以内壁人工缺陷                              选择取样管上典型自然缺陷进行扫查, 对所提
   作为参考点, 一次反射波以外壁人工缺陷作为参考                           检测工艺的缺陷检出效果进行验证, 扫查结果如下。

                                                                                                5
                                                                                               5
