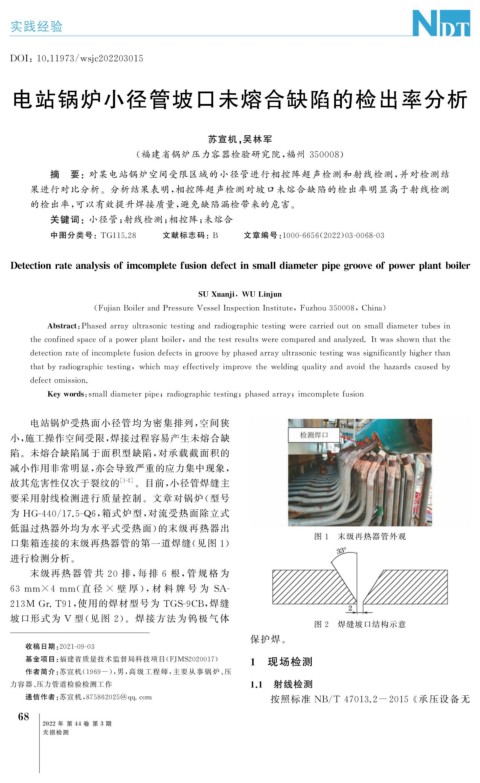

实践经验
DOI : 10.11973 / ws j c202203015
电站锅炉小径管坡口未熔合缺陷的检出率分析
苏宣机, 吴林军
( 福建省锅炉压力容器检验研究院, 福州 350008 )
摘 要:对某电站锅炉空间受限区域的小径管进行相控阵超声检测和射线检测, 并对检测结
果进行对比分析。分析结果表明, 相控阵超声检测对坡口未熔合缺陷的检出率明显高于射线检测
的检出率, 可以有效提升焊接质量, 避免缺陷漏检带来的危害。
关键词:小径管; 射线检测; 相控阵; 未熔合
中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2022 ) 03-0068-03
Detectionrateanal y sisofimcom p letefusiondefectinsmalldiameter p i p e g rooveof p ower p lantboiler
SUXuan j i , WULin j un
( Fu j ianBoilerandPressureVesselIns p ectionInstitute , Fuzhou350008 , China )
Abstract : Phasedarra yultrasonictestin gandradio g ra p hictestin gwerecarriedoutonsmalldiametertubesin
theconfineds p aceofap ower p lantboiler , andthetestresultswerecom p aredandanal y zed.Itwasshownthatthe
detectionrateofincom p letefusiondefectsing rooveb yp hasedarra yultrasonictestin gwassi g nificantl yhi g herthan
thatb y radio g ra p hictestin g , which ma yeffectivel yim p rovetheweldin gq ualit yandavoidthehazardscausedb y
defectomission.
Ke ywords : smalldiameter p i p e ; radio g ra p hictestin g ; p hasedarra y ; imcom p letefusion
电站锅炉受热面小径管均为密集排列, 空间狭
小, 施工操作空间受限, 焊接过程容易产生未熔合缺
陷。未熔合缺陷属于面积型缺陷, 对承载截面积的
减小作用非常明显, 亦会导致严重的应力集中现象,
故其危害性仅次于裂纹的 [ 1-2 ] 。目前, 小径管焊缝主
要采用射线检测进行质量控制。文章对锅炉( 型号
为 HG-440 / 17.5-Q6 , 箱式炉型, 对流受热面除立式
低温过热器外均为水平式受热面) 的末级再热器出
图 1 末级再热器管外观
口集箱连接的末级再热器管的第一道焊缝( 见图 1 )
进行检测分析。
末级再 热 器 管 共 20 排, 每 排 6 根, 管 规 格 为
63mm×4mm ( 直 径 × 壁 厚 ), 材 料 牌 号 为 SA-
213M Gr.T91 , 使用的焊材型号为 TGS-9CB , 焊缝
坡口形式为 V 型( 见图 2 )。焊接方法为钨极气体
图 2 焊缝坡口结构示意
保护焊。
收稿日期: 2021-09-03
1 现场检测
基金项目: 福建省质量技术监督局科技项目( FJMS2020017 )
作者简介: 苏宣机( 1969- ), 男, 高级工程师, 主要从事锅炉、 压
力容器、 压力管道检验检测工作 1.1 射线检测
通信作者: 苏宣机, 875862025@ qq .com 按照标准 NB / T47013.2-2015 《 承压设备无
