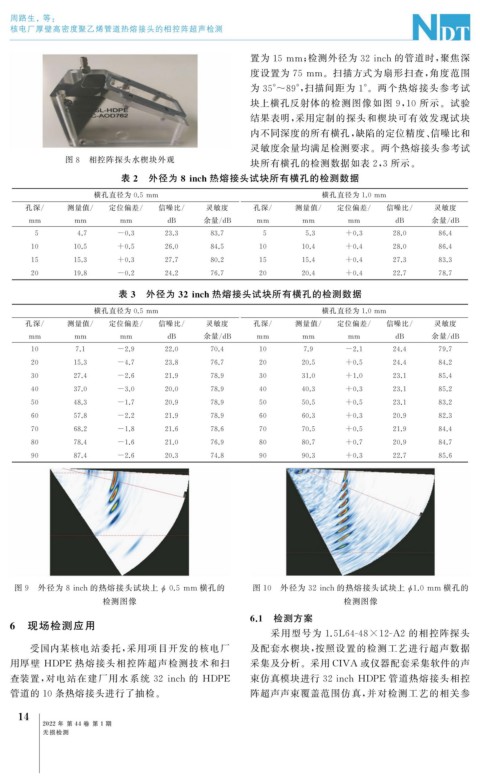

周路生, 等:

核电厂厚壁高密度聚乙烯管道热熔接头的相控阵超声检测

置为 15mm ; 检测外径为 32inch 的管道时, 聚焦深

度设置为 75mm 。扫描方式为扇形扫查, 角度范围
为 35°~89° , 扫描间距为 1° 。两个热熔接头参考试
块上横孔反射体的检测图像如图 9 , 10 所示。试验
结果表明, 采用定制的探头和楔块可有效发现试块
内不同深度的所有横孔, 缺陷的定位精度、 信噪比和
灵敏度余量均满足检测要求。两个热熔接头参考试
图 8 相控阵探头水楔块外观
块所有横孔的检测数据如表 2 , 3 所示。

表 2 外径为 8inch热熔接头试块所有横孔的检测数据

横孔直径为 0.5mm 横孔直径为 1.0mm
孔深 / 测量值 / 定位偏差 / 信噪比 / 灵敏度 孔深 / 测量值 / 定位偏差 / 信噪比 / 灵敏度
mm mm mm dB 余量 / dB mm mm mm dB 余量 / dB
5 4.7 -0.3 23.3 83.7 5 5.3 +0.3 28.0 86.4
10 10.5 +0.5 26.0 84.5 10 10.4 +0.4 28.0 86.4
15 15.3 +0.3 27.7 80.2 15 15.4 +0.4 27.3 83.3
20 19.8 -0.2 24.2 76.7 20 20.4 +0.4 22.7 78.7

表 3 外径为 32inch热熔接头试块所有横孔的检测数据

横孔直径为 0.5mm 横孔直径为 1.0mm
孔深 / 测量值 / 定位偏差 / 信噪比 / 灵敏度 孔深 / 测量值 / 定位偏差 / 信噪比 / 灵敏度
mm mm mm dB 余量 / dB mm mm mm dB 余量 / dB
10 7.1 -2.9 22.0 70.4 10 7.9 -2.1 24.4 79.7
20 15.3 -4.7 23.8 76.7 20 20.5 +0.5 24.4 84.2
30 27.4 -2.6 21.9 78.9 30 31.0 +1.0 23.1 85.4
40 37.0 -3.0 20.0 78.9 40 40.3 +0.3 23.1 85.2
50 48.3 -1.7 20.9 78.9 50 50.5 +0.5 23.1 83.2
60 57.8 -2.2 21.9 78.9 60 60.3 +0.3 20.9 82.3
70 68.2 -1.8 21.6 78.6 70 70.5 +0.5 21.9 84.4
80 78.4 -1.6 21.0 76.9 80 80.7 +0.7 20.9 84.7
90 87.4 -2.6 20.3 74.8 90 90.3 +0.3 22.7 85.6

图 9 外径为 8inch的热熔接头试块上 ϕ 0.5mm 横孔的 图 10 外径为 32inch的热熔接头试块上 1.0mm 横孔的

ϕ
检测图像 检测图像
6.1 检测方案
6 现场检测应用
采用型号为 1.5L64-48×12-A2 的相控阵探头
受国内某核电站委托, 采用项目开发的核电厂 及配套水楔块, 按照设置的检测工艺进行超声数据
用厚壁 HDPE 热熔接头相控阵超声检测技术和扫 采集及分析。采用 CIVA 或仪器配套采集软件的声

查装置, 对电站在建厂用水系统 32inch 的 HDPE 束仿真模块进行 32inchHDPE 管道热熔接头相控
管道的 10 条热熔接头进行了抽检。 阵超声声束覆盖范围仿真, 并对检测工艺的相关参
1
4
