李 锋, 等:

碳纤维复合材料层压板人工缺陷的水浸超声检测

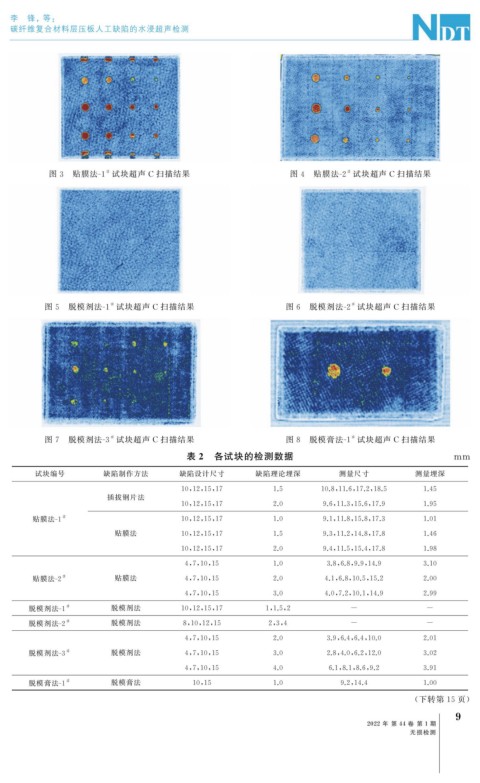

图 3 贴膜法 -1 试块超声 C 扫描结果 图 4 贴膜法 -2 试块超声 C 扫描结果
#
#

图 5 脱模剂法 -1 试块超声 C 扫描结果 图 6 脱模剂法 -2 试块超声 C 扫描结果
#
#

图 7 脱模剂法 -3 试块超声 C 扫描结果 图 8 脱模膏法 -1 试块超声 C 扫描结果
#
#
表 2 各试块的检测数据 mm
试块编号 缺陷制作方法 缺陷设计尺寸 缺陷理论埋深 测量尺寸 测量埋深

10 , 12 , 15 , 17 1.5 10.8 , 11.6 , 17.2 , 18.5 1.45
插拔钢片法
10 , 12 , 15 , 17 2.0 9.6 , 11.3 , 15.6 , 17.9 1.95
#
贴膜法 -1 10 , 12 , 15 , 17 1.0 9.1 , 11.8 , 15.8 , 17.3 1.01
贴膜法 10 , 12 , 15 , 17 1.5 9.3 , 11.2 , 14.8 , 17.8 1.46
10 , 12 , 15 , 17 2.0 9.4 , 11.5 , 15.4 , 17.8 1.98
4 , 7 , 10 , 15 1.0 3.8 , 6.8 , 9.9 , 14.9 3.10
# 贴膜法
贴膜法 -2 4 , 7 , 10 , 15 2.0 4.1 , 6.8 , 10.5 , 15.2 2.00
4 , 7 , 10 , 15 3.0 4.0 , 7.2 , 10.1 , 14.9 2.99
# 脱模剂法
脱模剂法 -1 10 , 12 , 15 , 17 1 , 1.5 , 2 - -
# 脱模剂法
脱模剂法 -2 8 , 10 , 12 , 15 2 , 3 , 4 - -
4 , 7 , 10 , 15 2.0 3.9 , 6.4 , 6.4 , 10.0 2.01
# 脱模剂法
脱模剂法 -3 4 , 7 , 10 , 15 3.0 2.8 , 4.0 , 6.2 , 12.0 3.02
4 , 7 , 10 , 15 4.0 6.1 , 8.1 , 8.6 , 9.2 3.91
# 脱模膏法
脱模膏法 -1 10 , 15 1.0 9.2 , 14.4 1.00
( 下转第 15 页)
