李运涛, 等:

铁素体与奥氏体异种钢焊接接头表面开口裂纹的电磁检测

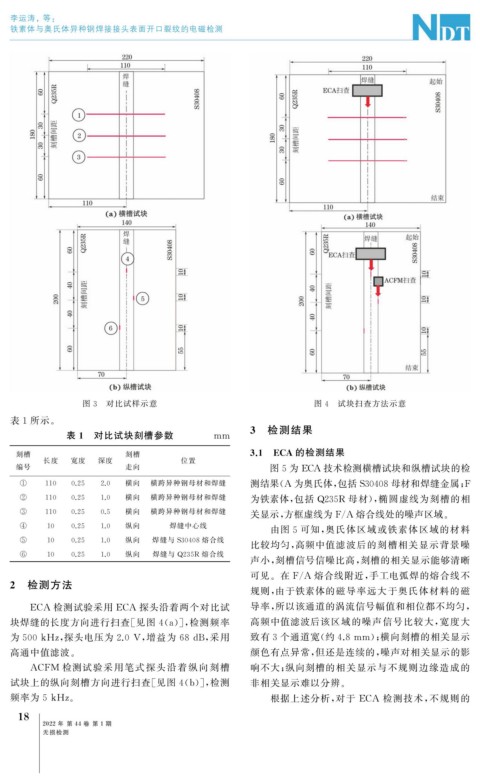

图 3 对比试样示意 图 4 试块扫查方法示意

表 1 所示。
表 1 对比试块刻槽参数 mm 3 检测结果

刻槽 刻槽 3.1 ECA 的检测结果
长度 宽度 深度 位置
编号 走向 图5为 ECA 技术检测横槽试块和纵槽试块的检
① 110 0.25 2.0 横向 横跨异种钢母材和焊缝 测结果( A 为奥氏体, 包括 S30408母材和焊缝金属; F
② 110 0.25 1.0 横向 横跨异种钢母材和焊缝 为铁素体, 包括 Q235R 母材), 椭圆虚线为刻槽的相
③ 110 0.25 0.5 横向 横跨异种钢母材和焊缝 关显示, 方框虚线为 F / A 熔合线处的噪声区域。
④ 10 0.25 1.0 纵向 焊缝中心线 由图 5 可知, 奥氏体区域或铁素体区域的材料
⑤ 10 0.25 1.0 纵向 焊缝与 S30408 熔合线
比较均匀, 高频中值滤波后的刻槽相关显示背景噪
⑥ 10 0.25 1.0 纵向 焊缝与 Q235R 熔合线
声小, 刻槽信号信噪比高, 刻槽的相关显示能够清晰
可见。在 F / A 熔合线附近, 手工电弧焊的熔合线不
2 检测方法 规则, 由于铁素体的磁导率远大于奥氏体材料的磁

ECA 检测试验采用 ECA 探头沿着两个对比试 导率, 所以该通道的涡流信号幅值和相位都不均匀,
块焊缝的长度方向进行扫查[ 见图 4 ( a )], 检测频率 高频中值滤波后该区域的噪声信号比较大, 宽度大

为 500kHz , 探头电压为 2.0V , 增益为 68dB , 采用 致有3 个通道宽( 约4.8mm ); 横向刻槽的相关显示
高通中值滤波。 颜色有点异常, 但还是连续的, 噪声对相关显示的影
ACFM 检测试验采用笔式探头沿着纵 向刻槽 响不大; 纵向刻槽的相关显示与不规则边缘造成的
试块上的纵向刻槽方向进行扫查[ 见图 4 ( b )], 检测 非相关显示难以分辨。

频率为 5kHz 。 根据上述分析, 对于 ECA 检测技术, 不规则的
