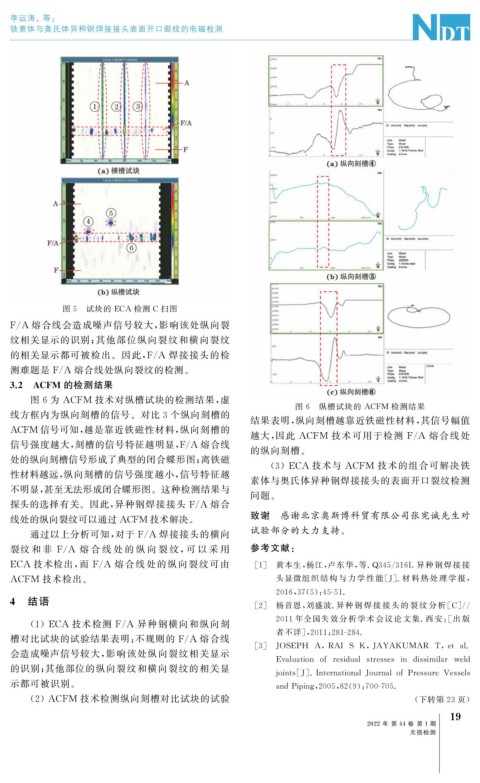

Page 53 - 无损检测2022年第一期

李运涛, 等:

铁素体与奥氏体异种钢焊接接头表面开口裂纹的电磁检测

图 5 试块的 ECA 检测 C 扫图
F / A 熔合线会造成噪声信号较大, 影响该处纵向裂
纹相关显示的识别; 其他部位纵向裂纹和横向裂纹
的相关显示都可被检出。因此, F / A 焊接接头的检
测难题是 F / A 熔合线处纵向裂纹的检测。
3.2 ACFM 的检测结果
图 6 为 ACFM 技术对纵槽试块的检测结果, 虚
图 6 纵槽试块的 ACFM 检测结果
线方框内为纵向刻槽的信号。对比3 个纵向刻槽的
结果表明, 纵向刻槽越靠近铁磁性材料, 其信号幅值
ACFM 信号可知, 越是靠近铁磁性材料, 纵向刻槽的
越大, 因此 ACFM 技术可用于检测 F / A 熔合线处
信号强度越大, 刻槽的信号特征越明显, F / A 熔合线
的纵向刻槽。
处的纵向刻槽信号形成了典型的闭合蝶形图; 离铁磁
( 3 ) ECA 技术与 ACFM 技术的组合可解决铁
性材料越远, 纵向刻槽的信号强度越小, 信号特征越
素体与奥氏体异种钢焊接接头的表面开口裂纹检测
不明显, 甚至无法形成闭合蝶形图。这种检测结果与
问题。
探头的选择有关。因此, 异种钢焊接接头 F / A 熔合
致谢 感谢北京奥斯博科贸有限公司张宪诚先生对
线处的纵向裂纹可以通过 ACFM 技术解决。
通过以上分析可知, 对于 F / A 焊接接头的横向 试验部分的大力支持。
裂纹 和 非 F / A 熔 合 线 处 的 纵 向 裂 纹, 可 以 采 用 参考文献:
ECA 技术检出, 而 F / A 熔合线处的纵向裂纹可由 [ 1 ] 黄本生, 杨江, 卢东华, 等 .Q345 / 316L 异 种 钢 焊 接 接
ACFM 技术检出。 头显微组 织 结 构 与 力 学 性 能 [ J ] . 材 料 热 处 理 学 报,
2016 , 37 ( 5 ): 45-51.
4 结语 [ 2 ] 杨首恩, 刘盛波 . 异种 钢 焊 接 接 头 的 裂 纹 分 析 [ C ]//

( 1 ) ECA 技术检测 F / A 异种钢横向和纵向刻 2011 年全国失 效 分 析 学 术 会 议 论 文 集 . 西 安:[ 出 版

者不详], 2011 : 281-284.
槽对比试块的试验结果表明: 不规则的 F / A 熔合线
[ 3 ] JOSEPH A , RAI S K , JAYAKUMAR T , etal.
会造成噪声信号较大, 影响该处纵向裂纹相关显示
Evaluation ofresidualstressesin dissimilar weld
的识别; 其他部位的纵向裂纹和横向裂纹的相关显
j oints [ J ] .InternationalJournalofPressure Vessels
示都可被识别。
andPi p in g , 2005 , 82 ( 9 ): 700-705.

( 2 ) ACFM 技术检测纵向刻槽对比试块的试验 ( 下转第 23 页)
9
1
2022 年 第 44 卷 第 1 期
无损检测
