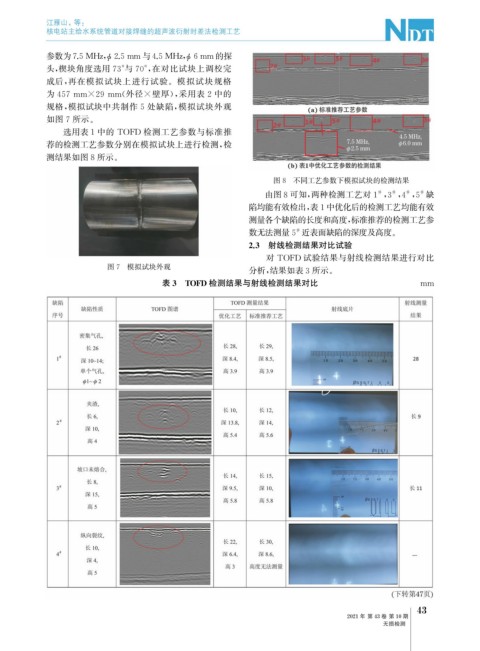

江雁山, 等:

核电站主给水系统管道对接焊缝的超声波衍射时差法检测工艺

参数为7.5MHz , 2.5mm 与4.5MHz , 6mm 的探

ϕ
ϕ
头, 楔块角度选用73° 与70° , 在对比试块上调校完
成后, 再在模拟试块上进行试验。模拟试块规格
为457mm×29mm ( 外径×壁厚), 采用表 2 中的

规格, 模拟试块中共制作 5 处缺陷, 模拟试块外观
如图7所示。
选用表1中的 TOFD 检测工艺参数与标准推
荐的检测工艺参数分别在模拟试块上进行检测, 检
测结果如图8所示。
图8 不同工艺参数下模拟试块的检测结果

由图8可知, 两种检测工艺对1 , 3 , 4 , 5 缺
#
#
#
#
陷均能有效检出, 表1中优化后的检测工艺均能有效
测量各个缺陷的长度和高度, 标准推荐的检测工艺参
#
数无法测量5 近表面缺陷的深度及高度。
2.3 射线检测结果对比试验
对 TOFD 试验结果与射线检测结果进行对比
图7 模拟试块外观
分析, 结果如表3所示。
表3 TOFD 检测结果与射线检测结果对比 mm

3
4
