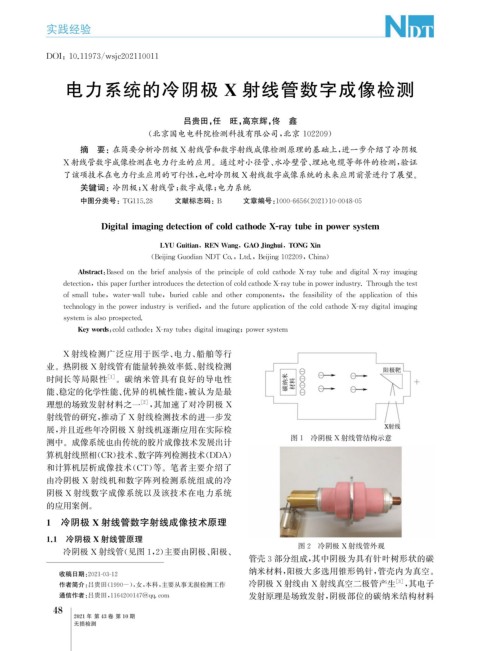

实践经验

DOI : 10.11973 / ws j c202110011

电力系统的冷阴极 X 射线管数字成像检测

吕贵田, 任 旺, 高京辉, 佟 鑫

( 北京国电电科院检测科技有限公司, 北京 102209 )

摘 要: 在简要分析冷阴极 X射线管和数字射线成像检测原理的基础上, 进一步介绍了冷阴极
X射线管数字成像检测在电力行业的应用。通过对小径管、 水冷壁管、 埋地电缆等部件的检测, 验证
了该项技术在电力行业应用的可行性, 也对冷阴极 X射线数字成像系统的未来应用前景进行了展望。

关键词: 冷阴极; X 射线管; 数字成像; 电力系统

中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2021 ) 10-0048-05

Di g italima g in g detectionofcoldcathodeX-ra y tubein p owers y stem

LYUGuitian , REN Wan g GAOJin g hui , TONGXin
,

( Bei j in gGuodianNDTCo. , Ltd. , Bei j in g 102209 , China )

Abstract : Basedonthebriefanal y sisofthep rinci p leofcoldcathodeX-ra ytubeanddi g italX-ra yima g in g

detection , this p a p erfurtherintroducesthedetectionofcoldcathodeX-ra y tubein p owerindustr y .Throu g hthetest

ofsmalltube , water-walltube , buriedcableandothercom p onents , thefeasibilit yofthea pp licationofthis

technolo gy inthep owerindustr y isverified , andthefuturea pp licationofthecoldcathodeX-ra ydi g italima g in g

s y stemisalso p ros p ected.

Ke ywords : coldcathode ; X-ra y tube ; di g italima g in g ; p owers y stem
X 射线检测广泛应用于医学、 电力、 船舶等行
业。热阴极 X 射线管有能量转换效率低、 射线检测
时间长等局限性 [ 1 ] 。碳纳米管具有良好的导电性
能、 稳定的化学性能、 优异的机械性能, 被认为是最
理想的场致发射材料之一 [ 2 ] , 其加速了对冷阴极 X
射线管的研究, 推动了 X 射线检测技术的进一步发
展, 并且近些年冷阴极 X 射线机逐渐应用在实际检
图1 冷阴极 X 射线管结构示意
测中。成像系统也由传统的胶片成像技术发展出计
算机射线照相( CR ) 技术、 数字阵列检测技术( DDA )
和计算机层析成像技术( CT ) 等。笔者主要介绍了
由冷阴极 X 射线机和数字阵列检测系统组成的冷
阴极 X 射线数字成像系统以及该技术在电力系统
的应用案例。
1 冷阴极 X 射线管数字射线成像技术原理

1.1 冷阴极 X 射线管原理
图2 冷阴极 X 射线管外观
冷阴极 X 射线管( 见图1 , 2 ) 主要由阴极、 阳极、
管壳3部分组成, 其中阴极为具有针叶树形状的碳
纳米材料, 阳极大多选用锥形钨针, 管壳内为真空。
收稿日期: 2021-03-12
作者简介: 吕贵田( 1990- ), 女, 本科, 主要从事无损检测工作 冷阴极 X 射线由 X 射线真空二极管产生 [ 3 ] , 其电子
发射原理是场致发射, 阴极部位的碳纳米结构材料
通信作者: 吕贵田, 1164200147@ qq .com
