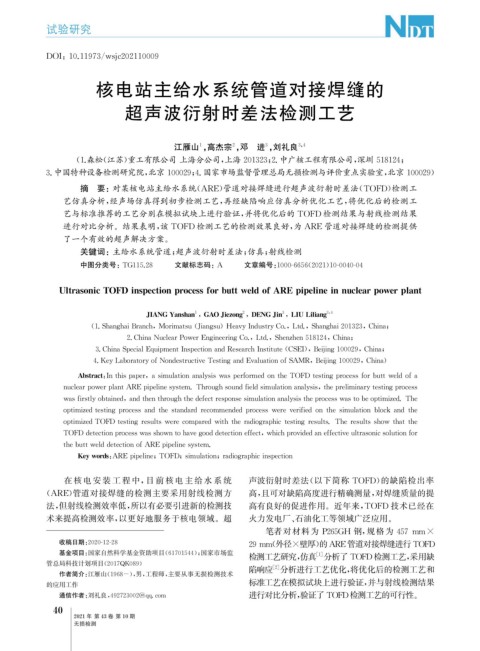

Page 78 - 无损检测2021年第十期

试验研究

DOI : 10.11973 / ws j c202110009

核电站主给水系统管道对接焊缝的

超声波衍射时差法检测工艺

江雁山 , 高杰宗 , 邓 进 , 刘礼良 3 , 4
2
3
1

( 1. 森松( 江苏) 重工有限公司 上海分公司, 上海 201323 ; 2. 中广核工程有限公司, 深圳 518124 ;

3. 中国特种设备检测研究院, 北京 100029 ; 4. 国家市场监督管理总局无损检测与评价重点实验室, 北京 100029 )
摘 要: 对某核电站主给水系统( ARE ) 管道对接焊缝进行超声波衍射时差法( TOFD ) 检测工

艺仿真分析, 经声场仿真得到初步检测工艺, 再经缺陷响应仿真分析优化工艺, 将优化后的检测工
艺与标准推荐的工艺分别在模拟试块上进行验证, 并将优化后的 TOFD 检测结果与射线检测结果
进行对比分析。结果表明, 该 TOFD 检测工艺的检测效果良好, 为 ARE 管道对接焊缝的检测提供
了一个有效的超声解决方案。

关键词: 主给水系统管道; 超声波衍射时差法; 仿真; 射线检测

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2021 ) 10-0040-04

UltrasonicTOFDins p ection p rocessforbuttweldofAREp i p elineinnuclear p ower p lant

1
3
2
JIANGYanshan , GAOJiezon g DENGJin , LIULilian g 3 , 4
,

( 1.Shan g haiBranch , Morimatsu ( Jian g su ) Heav y Industr yCo. , Ltd. , Shan g hai201323 , China ;

2.ChinaNuclearPowerEn g ineerin gCo. , Ltd. , Shenzhen518124 , China ;

3.ChinaS p ecialE q ui p mentIns p ectionandResearchInstitute ( CSEI ), Bei j in g 100029 , China ;

4.Ke yLaborator y ofNondestructiveTestin g andEvaluationofSAMR , Bei j in g 100029 , China )

Abstract : Inthis p a p er , asimulationanal y siswasp erformedontheTOFDtestin gp rocessforbuttweldofa

nuclear p ower p lantAREp i p elines y stem.Throu g hsoundfieldsimulationanal y sis , the p reliminar y testin gp rocess

wasfirstl y obtained , andthenthrou g hthedefectres p onsesimulationanal y sisthe p rocesswastobeo p timized.The

o p timizedtestin gp rocessandthestandardrecommendedp rocesswereverifiedonthesimulationblockandthe

o p timizedTOFDtestin gresultswerecom p aredwiththeradio g ra p hictestin gresults.Theresultsshowthatthe

TOFDdetection p rocesswasshowntohave g ooddetectioneffect , which p rovidedaneffectiveultrasonicsolutionfor

the buttwelddetectionofAREp i p elines y stem.

Ke ywords : AREp i p eline ; TOFD ; simulation ; radio g ra p hicins p ection
在 核 电 安 装 工 程 中, 目 前 核 电 主 给 水 系 统 声波衍射时差法( 以下简称 TOFD ) 的缺陷检出率
( ARE ) 管道对接焊缝的检测主要采用射线检测方 高, 且可对缺陷高度进行精确测量, 对焊缝质量的提
法, 但射线检测效率低, 所以有必要引进新的检测技 高有良好的促进作用。近年来, TOFD 技术已经在
术来提高检测效率, 以更好地服务于核电领域。超 火力发电厂、 石油化工等领域广泛应用。

笔者对材料为 P265GH 钢, 规格为 457 mm×

收稿日期: 2020-12-28
29mm ( 外径×壁厚) 的 ARE管道对接焊缝进行TOFD
基金项目: 国家自然科学基金资助项目( 61701544 ); 国家市场监
检测工艺研究, 仿真 分析了 TOFD检测工艺, 采用缺
[ 1 ]
管总局科技计划项目( 2017QK089 )
陷响应 分析进行工艺优化, 将优化后的检测工艺和
[ 2 ]
作者简介: 江雁山( 1968- ), 男, 工程师, 主要从事无损检测技术
的应用工作 标准工艺在模拟试块上进行验证, 并与射线检测结果
通信作者: 刘礼良, 492723002@ qq .com 进行对比分析, 验证了 TOFD检测工艺的可行性。
