Page 55 - 无损检测2025年第四期

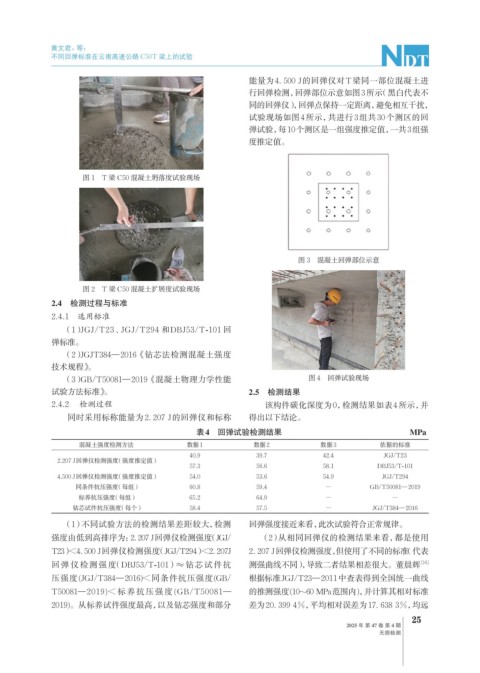

P. 55
黄文君，等：
不同回弹标准在云南高速公路 C50T 梁上的试验
能量为4. 500 J的回弹仪对T梁同一部位混凝土进
行回弹检测，回弹部位示意如图3所示 （黑白代表不
同的回弹仪），回弹点保持一定距离，避免相互干扰，
试验现场如图4所示，共进行3组共30个测区的回
弹试验，每10个测区是一组强度推定值，一共3组强
度推定值。
图 1 T 梁 C50 混凝土坍落度试验现场
图 3 混凝土回弹部位示意
图 2 T 梁 C50 混凝土扩展度试验现场
2.4 检测过程与标准
2.4.1 选用标准
（1）JGJ/T23、JGJ/T294 和DBJ53/T-101 回
弹标准。
（2）JGJT384—2016《钻芯法检测混凝土强度
技术规程》。
（3）GB/T50081—2019《混凝土物理力学性能 图 4 回弹试验现场
试验方法标准》。 2.5 检测结果
2.4.2 检测过程 该构件碳化深度为0，检测结果如表4所示，并
同时采用标称能量为2. 207 J的回弹仪和标称 得出以下结论。
表4 回弹试验检测结果 MPa
混凝土强度检测方法 数据1 数据2 数据3 依据的标准
40.9 39.7 42.4 JGJ/T23
2.207 J回弹仪检测强度 （强度推定值）
57.3 56.6 58.1 DBJ53/T-101
4.500 J回弹仪检测强度 （强度推定值） 54.0 53.6 54.9 JGJ/T294
同条件抗压强度（每组） 60.8 59.4 - GB/T50081—2019
标养抗压强度（每组） 65.2 64.9 - -
钻芯试件抗压强度（每个） 58.4 57.5 - JGJ/T384—2016
（1） 不同试验方法的检测结果差距较大，检测 回弹强度接近来看，此次试验符合正常规律。
强度由低到高排序为：2. 207 J回弹仪检测强度（JGJ/ （2） 从相同回弹仪的检测结果来看，都是使用
T23）<4. 500 J回弹仪检测强度（JGJ/T294）<2. 207J 2. 207 J回弹仪检测强度， 但使用了不同的标准（代表
回 弹 仪检测强度（DBJ53/T-101）≈ 钻芯试件抗 测强曲线不同），导致二者结果相差很大。董晨辉 [16]
压强度(JGJ/T384—2016)<同条件抗压强度(GB/ 根据标准JGJ/T23—2011中查表得到全国统一曲线
T50081—2019)< 标养抗压强度 (GB/T50081— 的推测强度(10~60 MPa范围内)，并计算其相对标准
2019)。从标养试件强度最高，以及钻芯强度和部分 差为20. 399 4%，平均相对误差为17. 638 3%，均远
25
2025 年 第 47 卷 第 4 期
无损检测
