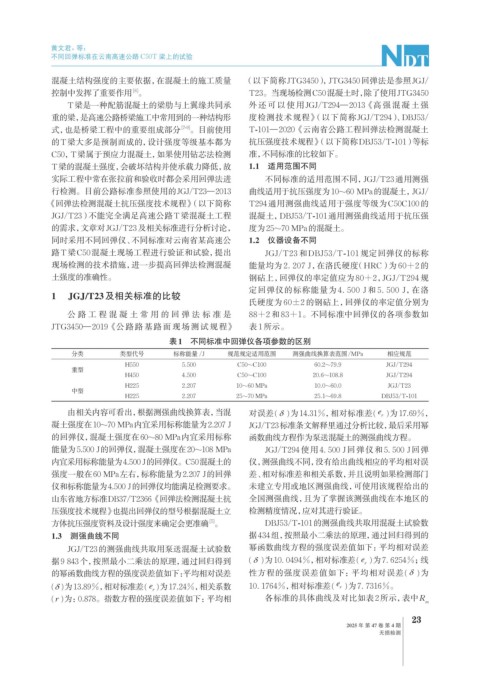

Page 53 - 无损检测2025年第四期

黄文君，等：

不同回弹标准在云南高速公路 C50T 梁上的试验

混凝土结构强度的主要依据，在混凝土的施工质量 （以下简称JTG3450），JTG3450回弹法是参照JGJ/
[6]
控制中发挥了重要作用 。 T23。当现场检测C50混凝土时， 除了使用JTG3450
T梁是一种配筋混凝土的梁肋与上翼缘共同承 外还可以使用JGJ/T294—2013《高强混凝土强
重的梁，是高速公路桥梁施工中常用到的一种结构形 度检测技术规程》（以下简称JGJ/T294）、DBJ53/
式，也是桥梁工程中的重要组成部分 [7-9] 。目前使用 T-101—2020《云南省公路工程回弹法检测混凝土
的T梁大多是预制而成的，设计强度等级基本都为 抗压强度技术规程》（以下简称DBJ53/T-101）等标
C50，T梁属于预应力混凝土，如果使用钻芯法检测 准，不同标准的比较如下。
T梁的混凝土强度，会破坏结构并使承载力降低，故 1.1 适用范围不同
实际工程中常在张拉前和验收时都会采用回弹法进 不同标准的适用范围不同，JGJ/T23通用测强
行检测。目前公路标准参照使用的JGJ/T23—2013 曲线适用于抗压强度为10~60 MPa的混凝土，JGJ/
《回弹法检测混凝土抗压强度技术规程》（以下简称 T294通用测强曲线适用于强度等级为C50C100的
JGJ/T23）不能完全满足高速公路T梁混凝土工程 混凝土，DBJ53/T-101通用测强曲线适用于抗压强
的需求，文章对JGJ/T23及相关标准进行分析讨论， 度为25~70 MPa的混凝土。
同时采用不同回弹仪、不同标准对云南省某高速公 1.2 仪器设备不同
路T梁C50混凝土现场工程进行验证和试验，提出 JGJ/T23 和 DBJ53/T-101 规定回弹仪的标称
现场检测的技术措施，进一步提高回弹法检测混凝 能量均为 2. 207 J，在洛氏硬度（HRC）为 60+2 的
土强度的准确性。 钢砧上，回弹仪的率定值应为 80+2，JGJ/T294 规
定回弹仪的标称能量为 4. 500 J 和 5. 500 J，在洛
1 JGJ/T23及相关标准的比较
氏硬度为 60±2 的钢砧上，回弹仪的率定值分别为
公路工 程混凝土 常用的回 弹法标 准是 88+2 和 83+1。不同标准中回弹仪的各项参数如
JTG3450—2019《公路路基路面现场测试规程》 表 1 所示。

表1 不同标准中回弹仪各项参数的区别
分类 类型代号 标称能量 /J 规范规定适用范围 测强曲线换算表范围/MPa 相应规范
H550 5.500 C50~C100 60.2~79.9 JGJ/T294
重型
H450 4.500 C50~C100 20.6~108.8 JGJ/T294
H225 2.207 10~60 MPa 10.0~60.0 JGJ/T23
中型
H225 2.207 25~70 MPa 25.1~69.8 DBJ53/T-101
由相关内容可看出，根据测强曲线换算表，当混 对误差( δ )为14.31%，相对标准差( e r )为17.69%，
凝土强度在10~70 MPa内宜采用标称能量为2.207 J JGJ/T23标准条文解释里通过分析比较，最后采用幂
的回弹仪，混凝土强度在60~80 MPa内宜采用标称 函数曲线方程作为泵送混凝土的测强曲线方程。
能量为5.500 J的回弹仪，混凝土强度在20~108 MPa JGJ/T294 使用 4. 500 J回弹仪和 5. 500 J回弹
内宜采用标称能量为4.500 J的回弹仪。C50混凝土的 仪，测强曲线不同，没有给出曲线相应的平均相对误
强度一般在60 MPa左右，标称能量为2.207 J的回弹 差、相对标准差和相关系数，并且说明如果检测部门
仪和标称能量为4.500 J的回弹仪均能满足检测要求。 未建立专用或地区测强曲线，可使用该规程给出的
山东省地方标准DB37/T2366《回弹法检测混凝土抗 全国测强曲线，且为了掌握该测强曲线在本地区的
压强度技术规程》也提出回弹仪的型号根据混凝土立 检测精度情况，应对其进行验证。
方体抗压强度资料及设计强度来确定会更准确 。 DBJ53/T-101的测强曲线共取用混凝土试验数
[5]
1.3 测强曲线不同 据434组，按照最小二乘法的原理，通过回归得到的
JGJ/T23的测强曲线共取用泵送混凝土试验数 幂函数曲线方程的强度误差值如下：平均相对误差
据9 843个，按照最小二乘法的原理，通过回归得到 ( δ )为10. 0494%，相对标准差( e )为7. 6254%；线
r
的幂函数曲线方程的强度误差值如下：平均相对误差 性方程的强度误差值如下：平均相对误差( δ )为
e
(δ )为13.89%，相对标准差( e )为17.24%，相关系数 10. 1764%，相对标准差( r )为7. 7316%。
r
( r )为：0.878。指数方程的强度误差值如下：平均相 各标准的具体曲线及对比如表2所示，表中R m

23
2025 年 第 47 卷 第 4 期
无损检测
