吕 坦，等：
长输油气管道漏磁内检测信号识别与分析

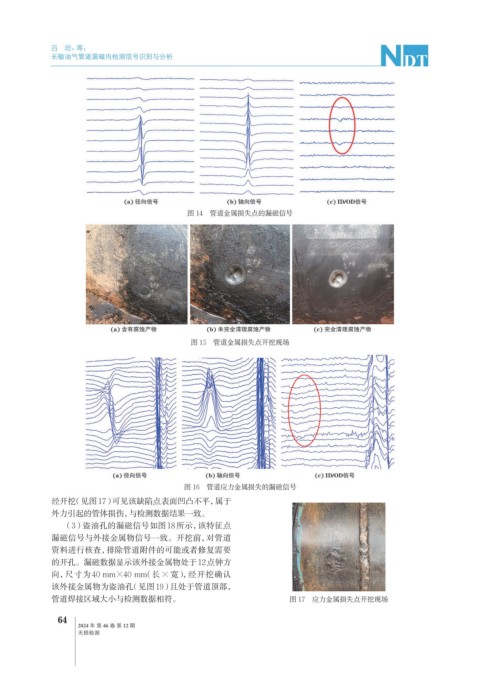

图 14 管道金属损失点的漏磁信号
图 15 管道金属损失点开挖现场
图 16 管道应力金属损失的漏磁信号
经开挖（见图17）可见该缺陷点表面凹凸不平，属于
外力引起的管体损伤，与检测数据结果一致。
（3）盗油孔的漏磁信号如图18所示，该特征点
漏磁信号与外接金属物信号一致。开挖前，对管道
资料进行核查，排除管道附件的可能或者修复需要
的开孔。漏磁数据显示该外接金属物处于12点钟方
向，尺寸为 40 mm×40 mm（长×宽），经开挖确认
该外接金属物为盗油孔（见图19）且处于管道顶部，
管道焊接区域大小与检测数据相符。 图 17 应力金属损失点开挖现场
