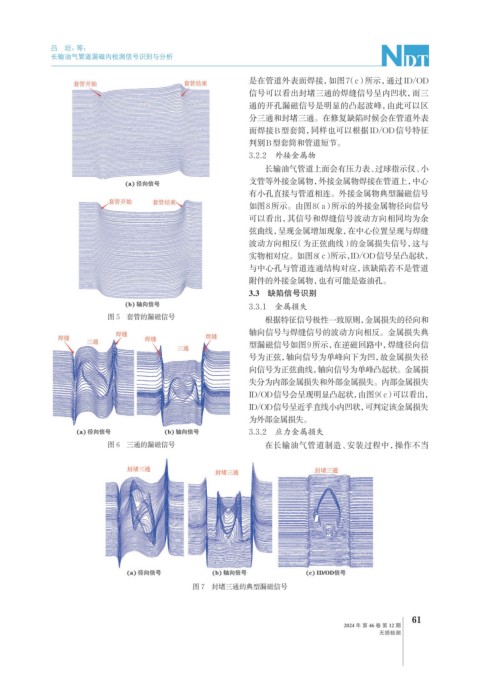

P. 95
吕 坦，等：
长输油气管道漏磁内检测信号识别与分析
是在管道外表面焊接，如图7（c）所示，通过ID/OD
信号可以看出封堵三通的焊缝信号呈内凹状，而三
通的开孔漏磁信号是明显的凸起波峰，由此可以区
分三通和封堵三通。在修复缺陷时候会在管道外表
面焊接B型套筒，同样也可以根据ID/OD信号特征
判别B型套筒和管道短节。
3.2.2 外接金属物
长输油气管道上面会有压力表、过球指示仪、小
支管等外接金属物，外接金属物焊接在管道上，中心
有小孔直接与管道相连。外接金属物典型漏磁信号
如图8所示。由图8（a）所示的外接金属物径向信号
可以看出，其信号和焊缝信号波动方向相同均为余
弦曲线，呈现金属增加现象，在中心位置呈现与焊缝
波动方向相反（为正弦曲线）的金属损失信号，这与
实物相对应。如图8（c）所示，ID/OD信号呈凸起状，
与中心孔与管道连通结构对应，该缺陷若不是管道
附件的外接金属物，也有可能是盗油孔。
3.3 缺陷信号识别
3.3.1 金属损失
图 5 套管的漏磁信号
根据特征信号极性一致原则，金属损失的径向和
轴向信号与焊缝信号的波动方向相反。金属损失典
型漏磁信号如图9所示，在逆磁回路中，焊缝径向信
号为正弦，轴向信号为单峰向下为凹，故金属损失径
向信号为正弦曲线，轴向信号为单峰凸起状。金属损
失分为内部金属损失和外部金属损失。内部金属损失
ID/OD信号会呈现明显凸起状，由图9（c）可以看出，
ID/OD信号呈近乎直线小内凹状，可判定该金属损失
为外部金属损失。
3.3.2 应力金属损失
图 6 三通的漏磁信号 在长输油气管道制造、安装过程中，操作不当
图 7 封堵三通的典型漏磁信号
