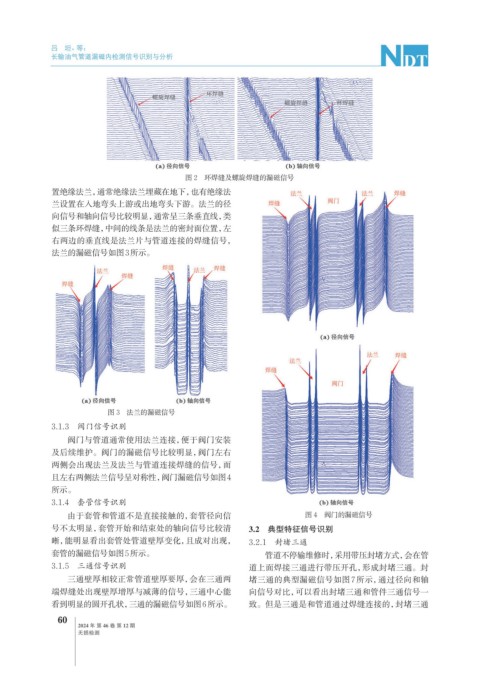

吕 坦，等：
长输油气管道漏磁内检测信号识别与分析
图 2 环焊缝及螺旋焊缝的漏磁信号
置绝缘法兰，通常绝缘法兰埋藏在地下，也有绝缘法
兰设置在入地弯头上游或出地弯头下游。法兰的径
向信号和轴向信号比较明显，通常呈三条垂直线，类
似三条环焊缝，中间的线条是法兰的密封面位置，左
右两边的垂直线是法兰片与管道连接的焊缝信号，
法兰的漏磁信号如图3所示。
图 3 法兰的漏磁信号
3.1.3 阀门信号识别
阀门与管道通常使用法兰连接，便于阀门安装
及后续维护。阀门的漏磁信号比较明显，阀门左右
两侧会出现法兰及法兰与管道连接焊缝的信号，而
且左右两侧法兰信号呈对称性，阀门漏磁信号如图4
所示。
3.1.4 套管信号识别
由于套管和管道不是直接接触的，套管径向信 图 4 阀门的漏磁信号
号不太明显，套管开始和结束处的轴向信号比较清 3.2 典型特征信号识别
晰，能明显看出套管处管道壁厚变化，且成对出现， 3.2.1 封堵三通
套管的漏磁信号如图5所示。 管道不停输维修时，采用带压封堵方式，会在管
3.1.5 三通信号识别 道上面焊接三通进行带压开孔，形成封堵三通。封
三通壁厚相较正常管道壁厚要厚，会在三通两 堵三通的典型漏磁信号如图7所示，通过径向和轴
端焊缝处出现壁厚增厚与减薄的信号，三通中心能 向信号对比，可以看出封堵三通和管件三通信号一
看到明显的圆开孔状，三通的漏磁信号如图6所示。 致。但是三通是和管道通过焊缝连接的，封堵三通
