吕 坦，等：
长输油气管道漏磁内检测信号识别与分析

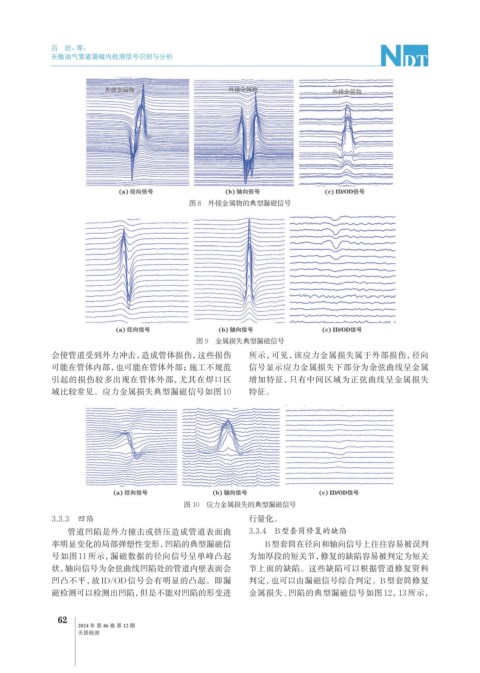

图 8 外接金属物的典型漏磁信号
图 9 金属损失典型漏磁信号
会使管道受到外力冲击，造成管体损伤，这些损伤 所示，可见，该应力金属损失属于外部损伤，径向
可能在管体内部，也可能在管体外部；施工不规范 信号显示应力金属损失下部分为余弦曲线呈金属
引起的损伤较多出现在管体外部，尤其在焊口区 增加特征，只有中间区域为正弦曲线呈金属损失
域比较常见。应力金属损失典型漏磁信号如图 10 特征。
图 10 应力金属损失的典型漏磁信号
3.3.3 凹陷 行量化。
管道凹陷是外力撞击或挤压造成管道表面曲 3.3.4 B型套筒修复的缺陷
率明显变化的局部弹塑性变形，凹陷的典型漏磁信 B型套筒在径向和轴向信号上往往容易被误判
号如图 11 所示，漏磁数据的径向信号呈单峰凸起 为加厚段的短关节，修复的缺陷容易被判定为短关
状，轴向信号为余弦曲线凹陷处的管道内壁表面会 节上面的缺陷。这些缺陷可以根据管道修复资料
凹凸不平，故 ID/OD 信号会有明显的凸起。即漏 判定，也可以由漏磁信号综合判定。B型套筒修复
磁检测可以检测出凹陷，但是不能对凹陷的形变进 金属损失、凹陷的典型漏磁信号如图 12，13 所示，
