陈承申，等：

超声横波三维成像技术在混凝土结构检测中的应用

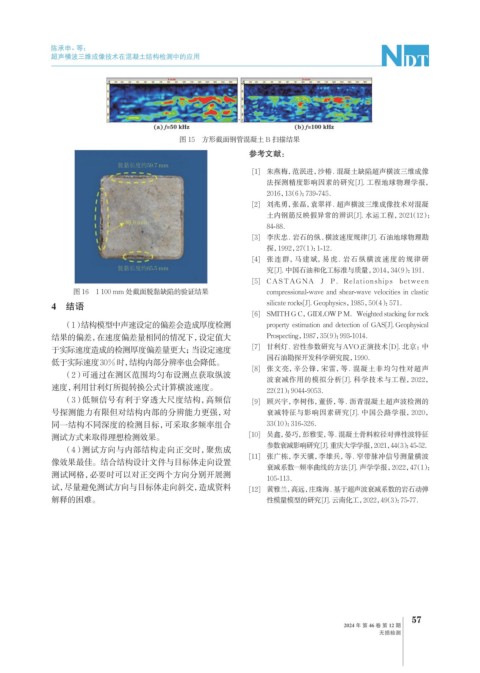

图 15 方形截面钢管混凝土 B 扫描结果
参考文献：

[1] 朱燕梅，范泯进，沙椿. 混凝土缺陷超声横波三维成像
法探测精度影响因素的研究[J]. 工程地球物理学报，
2016，13（6）：739-745．
[2] 刘兆勇，张磊，袁翠祥. 超声横波三维成像技术对混凝
土内钢筋反映假异常的辨识[J]. 水运工程，2021（12）：
84-88．
[3] 李庆忠. 岩石的纵、横波速度规律[J]. 石油地球物理勘
探，1992，27（1）：1-12．
[4] 张连群，马建斌，易虎. 岩石纵横波速度的规律研
究[J]. 中国石油和化工标准与质量，2014，34（9）：191．
[5] CASTAGNA J P．Relationships between
图 16 1 100 mm 处截面脱黏缺陷的验证结果 compressional-wave and shear-wave velocities in clastic
4 结语 silicate rocks[J]. Geophysics，1985，50（4）：571．
[6] SMITH G C，GIDLOW P M．Weighted stacking for rock
（1）结构模型中声速设定的偏差会造成厚度检测 property estimation and detection of GAS[J]. Geophysical
结果的偏差，在速度偏差量相同的情况下，设定值大 Prospecting，1987，35（9）：993-1014．
于实际速度造成的检测厚度偏差量更大；当设定速度 [7] 甘利灯. 岩性参数研究与AVO正演技术[D]. 北京：中
国石油勘探开发科学研究院，1990．
低于实际速度30%时， 结构内部分辨率也会降低。
[8] 张文亮，辛公锋，宋雷，等. 混凝土非均匀性对超声
（2）可通过在测区范围均匀布设测点获取纵波
波衰减作用的模拟分析[J]. 科学技术与工程，2022，
速度，利用甘利灯所提转换公式计算横波速度。 22（21）：9044-9053．
（3）低频信号有利于穿透大尺度结构，高频信 [9] 顾兴宇，李树伟，董侨，等. 沥青混凝土超声波检测的
号探测能力有限但对结构内部的分辨能力更强，对 衰减特征与影响因素研究[J]. 中国公路学报，2020，
同一结构不同深度的检测目标，可采取多频率组合 33（10）：316-326．
测试方式来取得理想检测效果。 [10] 吴鑫，晏巧，彭雅雯，等. 混凝土骨料粒径对弹性波特征
（4）测试方向与内部结构走向正交时，聚焦成 参数衰减影响研究[J]. 重庆大学学报，2021，44（3）：45-52．
[11] 张广栋，李天骥，李雄兵，等. 窄带脉冲信号测量横波
像效果最佳。结合结构设计文件与目标体走向设置
衰减系数－频率曲线的方法[J]. 声学学报，2022，47（1）：
测试网格，必要时可以对正交两个方向分别开展测
105-113．
试，尽量避免测试方向与目标体走向斜交，造成资料 [12] 黄雅兰，高远，庄珠海. 基于超声波衰减系数的岩石动弹
解释的困难。 性模量模型的研究[J]. 云南化工，2022，49（3）：75-77．
