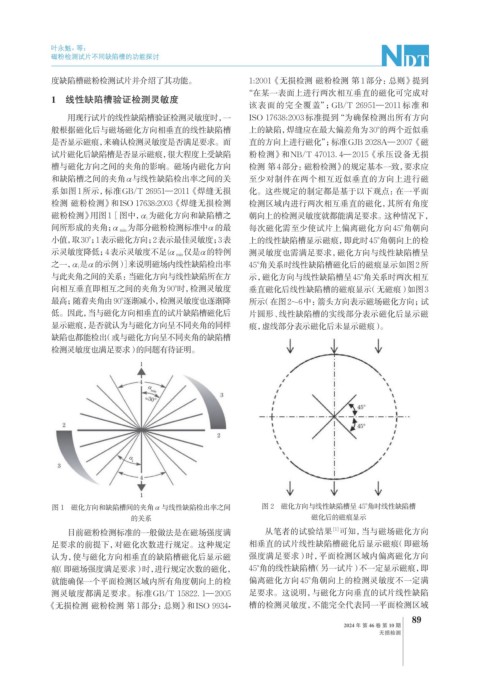

Page 127 - 无损检测2024年第十期

叶永魁，等：

磁粉检测试片不同缺陷槽的功能探讨

度缺陷槽磁粉检测试片并介绍了其功能。 1:2001《无损检测 磁粉检测 第1部分：总则》提到
“在某一表面上进行两次相互垂直的磁化可完成对
1 线性缺陷槽验证检测灵敏度
该表面的完全覆盖”；GB/T 26951—2011 标准和
用现行试片的线性缺陷槽验证检测灵敏度时，一 ISO 17638:2003标准提到 “为确保检测出所有方向
般根据磁化后与磁场磁化方向相垂直的线性缺陷槽 上的缺陷，焊缝应在最大偏差角为30°的两个近似垂
是否显示磁痕，来确认检测灵敏度是否满足要求。而 直的方向上进行磁化”；标准GJB 2028A—2007《磁
试片磁化后缺陷槽是否显示磁痕，很大程度上受缺陷 粉检测》和NB/T 47013. 4—2015《承压设备无损
槽与磁化方向之间的夹角的影响。磁场内磁化方向 检测 第4部分：磁粉检测》的规定基本一致，要求应
和缺陷槽之间的夹角α与线性缺陷检出率之间的关 至少对制件在两个相互近似垂直的方向上进行磁
系如图1所示，标准GB/T 26951—2011《焊缝无损 化。这些规定的制定都是基于以下观点：在一平面
检测 磁粉检测》和ISO 17638:2003《焊缝无损检测 检测区域内进行两次相互垂直的磁化，其所有角度
磁粉检测》用图1［图中， α i 为磁化方向和缺陷槽之 朝向上的检测灵敏度就都能满足要求。这种情况下，
间所形成的夹角； α min 为部分磁粉检测标准中α 的最 每次磁化需至少使试片上偏离磁化方向45°角朝向
小值，取30°；1表示磁化方向；2表示最佳灵敏度；3表 上的线性缺陷槽显示磁痕，即此时45°角朝向上的检
示灵敏度降低；4表示灵敏度不足(α min 仅是α 的特例 测灵敏度也需满足要求，磁化方向与线性缺陷槽呈
之一， α i 是α 的示例）］来说明磁场内线性缺陷检出率 45°角关系时线性缺陷槽磁化后的磁痕显示如图2所
与此夹角之间的关系：当磁化方向与线性缺陷所在方 示，磁化方向与线性缺陷槽呈45°角关系时两次相互
向相互垂直即相互之间的夹角为90°时，检测灵敏度 垂直磁化后线性缺陷槽的磁痕显示（无磁痕）如图3
最高；随着夹角由90°逐渐减小， 检测灵敏度也逐渐降 所示（在图2~6中：箭头方向表示磁场磁化方向；试
低。因此，当与磁化方向相垂直的试片缺陷槽磁化后 片圆形、线性缺陷槽的实线部分表示磁化后显示磁
显示磁痕，是否就认为与磁化方向呈不同夹角的同样 痕，虚线部分表示磁化后未显示磁痕）。
缺陷也都能检出（或与磁化方向呈不同夹角的缺陷槽
检测灵敏度也满足要求）的问题有待证明。

图 1 磁化方向和缺陷槽间的夹角α 与线性缺陷检出率之间 图 2 磁化方向与线性缺陷槽呈 45°角时线性缺陷槽
的关系 磁化后的磁痕显示
目前磁粉检测标准的一般做法是在磁场强度满 从笔者的试验结果 可知，当与磁场磁化方向
[1]
足要求的前提下，对磁化次数进行规定。这种规定 相垂直的试片线性缺陷槽磁化后显示磁痕（即磁场
认为，使与磁化方向相垂直的缺陷槽磁化后显示磁 强度满足要求）时，平面检测区域内偏离磁化方向
痕（即磁场强度满足要求）时，进行规定次数的磁化， 45°角的线性缺陷槽 （另一试片）不一定显示磁痕，即
就能确保一个平面检测区域内所有角度朝向上的检 偏离磁化方向45°角朝向上的检测灵敏度不一定满
测灵敏度都满足要求。标准GB/T 15822. 1—2005 足要求。这说明，与磁化方向垂直的试片线性缺陷
《无损检测 磁粉检测 第1部分：总则》和ISO 9934- 槽的检测灵敏度，不能完全代表同一平面检测区域
89
2024 年 第 46 卷 第 10 期
无损检测
