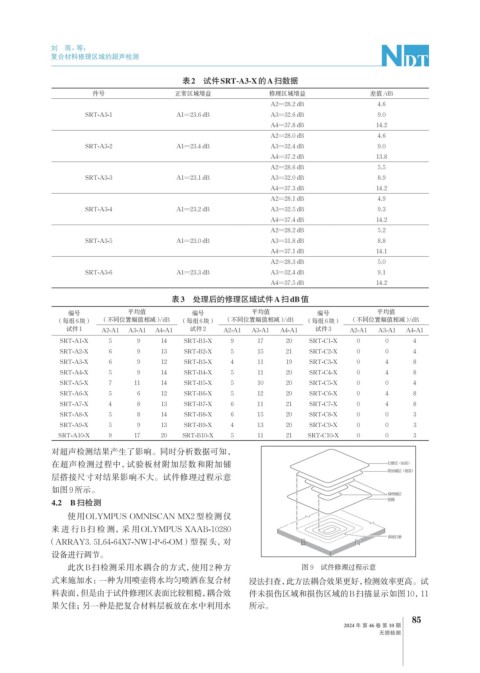

刘 雨，等：

复合材料修理区域的超声检测

表2 试件SRT-A3-X的A扫数据
件号 正常区域增益 修理区域增益 差值/dB
A2=28.2 dB 4.6
SRT-A3-1 A1=23.6 dB A3=32.6 dB 9.0
A4=37.8 dB 14.2
A2=28.0 dB 4.6
SRT-A3-2 A1=23.4 dB A3=32.4 dB 9.0
A4=37.2 dB 13.8
A2=28.6 dB 5.5
SRT-A3-3 A1=23.1 dB A3=32.0 dB 8.9
A4=37.3 dB 14.2
A2=28.1 dB 4.9
SRT-A3-4 A1=23.2 dB A3=32.5 dB 9.3
A4=37.4 dB 14.2
A2=28.2 dB 5.2
SRT-A3-5 A1=23.0 dB A3=31.8 dB 8.8
A4=37.1 dB 14.1
A2=28.3 dB 5.0
SRT-A3-6 A1=23.3 dB A3=32.4 dB 9.1
A4=37.5 dB 14.2
表3 处理后的修理区域试件A扫dB值

编号 平均值 编号 平均值 编号 平均值
（每组6块） （不同位置幅值相减）/dB （每组6块） （不同位置幅值相减）/dB （每组6块） （不同位置幅值相减）/dB
试件1 A2-A1 A3-A1 A4-A1 试件2 A2-A1 A3-A1 A4-A1 试件3 A2-A1 A3-A1 A4-A1
SRT-A1-X 5 9 14 SRT-B1-X 9 17 20 SRT-C1-X 0 0 4
SRT-A2-X 6 9 13 SRT-B2-X 5 15 21 SRT-C2-X 0 0 4
SRT-A3-X 6 9 12 SRT-B3-X 4 11 19 SRT-C3-X 0 4 8
SRT-A4-X 5 9 14 SRT-B4-X 5 11 20 SRT-C4-X 0 4 8
SRT-A5-X 7 11 14 SRT-B5-X 5 10 20 SRT-C5-X 0 0 4
SRT-A6-X 5 6 12 SRT-B6-X 5 12 20 SRT-C6-X 0 4 8
SRT-A7-X 4 8 13 SRT-B7-X 6 11 21 SRT-C7-X 0 4 8
SRT-A8-X 5 8 14 SRT-B8-X 6 15 20 SRT-C8-X 0 0 3
SRT-A9-X 5 9 13 SRT-B9-X 4 13 20 SRT-C9-X 0 0 3
SRT-A10-X 9 17 20 SRT-B10-X 5 11 21 SRT-C10-X 0 0 3
对超声检测结果产生了影响。同时分析数据可知，
在超声检测过程中，试验板材附加层数和附加铺

层搭接尺寸对结果影响不大。试件修理过程示意
如图 9 所示。
4.2 B扫检测
使用OLYMPUS OMNISCAN MX2 型检测仪
来进行 B 扫检测，采用 OLYMPUS XAAB-10280
（ARRAY3. 5L64-64X7-NW1-P-6-OM）型探头，对
设备进行调节。
此次B扫检测采用水耦合的方式，使用 2种方 图 9 试件修理过程示意
式来施加水：一种为用喷壶将水均匀喷洒在复合材 浸法扫查，此方法耦合效果更好，检测效率更高。试
料表面，但是由于试件修理区表面比较粗糙，耦合效 件未损伤区域和损伤区域的B扫描显示如图10，11
果欠佳；另一种是把复合材料层板放在水中利用水 所示。
