刘 雨，等：
复合材料修理区域的超声检测

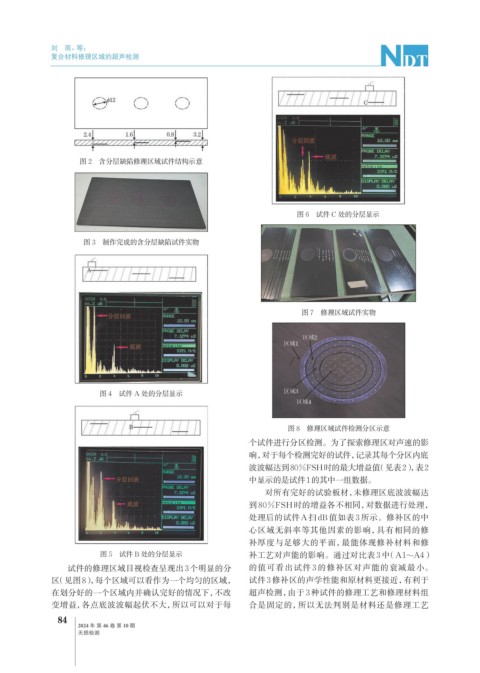

图 2 含分层缺陷修理区域试件结构示意
图 6 试件 C 处的分层显示
图 3 制作完成的含分层缺陷试件实物
图 7 修理区域试件实物
图 4 试件 A 处的分层显示
图 8 修理区域试件检测分区示意
个试件进行分区检测。为了探索修理区对声速的影
响，对于每个检测完好的试件，记录其每个分区内底
波波幅达到80%FSH时的最大增益值 （见表2），表2
中显示的是试件1的其中一组数据。
对所有完好的试验板材，未修理区底波波幅达
到 80%FSH 时的增益各不相同， 对数据进行处理，
处理后的试件 A 扫 dB 值如表 3 所示。修补区的中
心区域无斜率等其他因素的影响，具有相同的修
补厚度与足够大的平面，最能体现修补材料和修
图 5 试件 B 处的分层显示 补工艺对声能的影响。通过对比表 3 中（A1~A4）
试件的修理区域目视检查呈现出3个明显的分 的值可看出试件 3 的修补区对声能的衰减最小。
区（见图8），每个区域可以看作为一个均匀的区域， 试件 3 修补区的声学性能和原材料更接近，有利于
在划分好的一个区域内并确认完好的情况下，不改 超声检测，由于 3 种试件的修理工艺和修理材料组
变增益，各点底波波幅起伏不大，所以可以对于每 合是固定的，所以无法判别是材料还是修理工艺
