刘 雨，等：
复合材料修理区域的超声检测

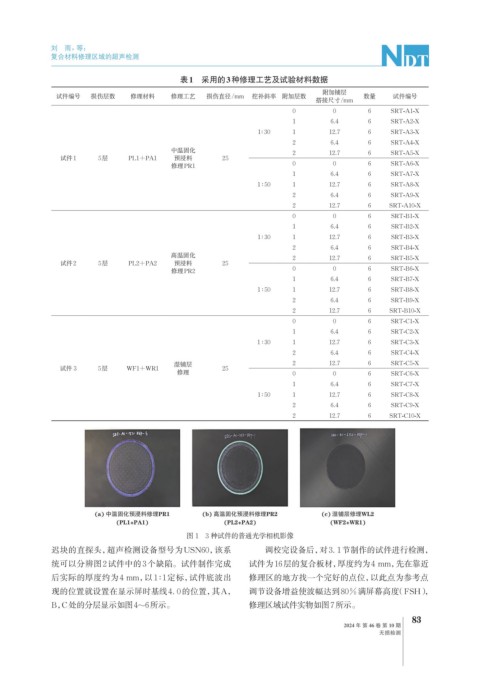

表1 采用的3种修理工艺及试验材料数据
附加铺层
试件编号 损伤层数 修理材料 修理工艺 损伤直径/mm 挖补斜率 附加层数 数量 试件编号
搭接尺寸/mm
0 0 6 SRT-A1-X
1 6.4 6 SRT-A2-X
1∶30 1 12.7 6 SRT-A3-X
2 6.4 6 SRT-A4-X
中温固化 2 12.7 6 SRT-A5-X
试件1 5层 PL1+PA1 预浸料 25
0 0 6 SRT-A6-X
修理PR1
1 6.4 6 SRT-A7-X
1∶50 1 12.7 6 SRT-A8-X
2 6.4 6 SRT-A9-X
2 12.7 6 SRT-A10-X
0 0 6 SRT-B1-X
1 6.4 6 SRT-B2-X
1∶30 1 12.7 6 SRT-B3-X
2 6.4 6 SRT-B4-X
高温固化
2 12.7 6 SRT-B5-X
试件2 5层 PL2+PA2 预浸料 25
0 0 6 SRT-B6-X
修理PR2
1 6.4 6 SRT-B7-X
1∶50 1 12.7 6 SRT-B8-X
2 6.4 6 SRT-B9-X
2 12.7 6 SRT-B10-X
0 0 6 SRT-C1-X
1 6.4 6 SRT-C2-X
1∶30 1 12.7 6 SRT-C3-X
2 6.4 6 SRT-C4-X
湿铺层 2 12.7 6 SRT-C5-X
试件 3 5层 WF1+WR1 25
修理 0 0 6 SRT-C6-X
1 6.4 6 SRT-C7-X
1∶50 1 12.7 6 SRT-C8-X
2 6.4 6 SRT-C9-X
2 12.7 6 SRT-C10-X
图 1 3 种试件的普通光学相机影像
迟块的直探头，超声检测设备型号为USN60，该系 调校完设备后，对3. 1节制作的试件进行检测，
统可以分辨图2试件中的3个缺陷。试件制作完成 试件为16层的复合板材，厚度约为4 mm，先在靠近
后实际的厚度约为4 mm，以1∶1定标，试件底波出 修理区的地方找一个完好的点位，以此点为参考点
现的位置就设置在显示屏时基线4. 0的位置，其A， 调节设备增益使波幅达到80%满屏幕高度 （FSH），
B，C处的分层显示如图4~6所示。 修理区域试件实物如图7所示。
