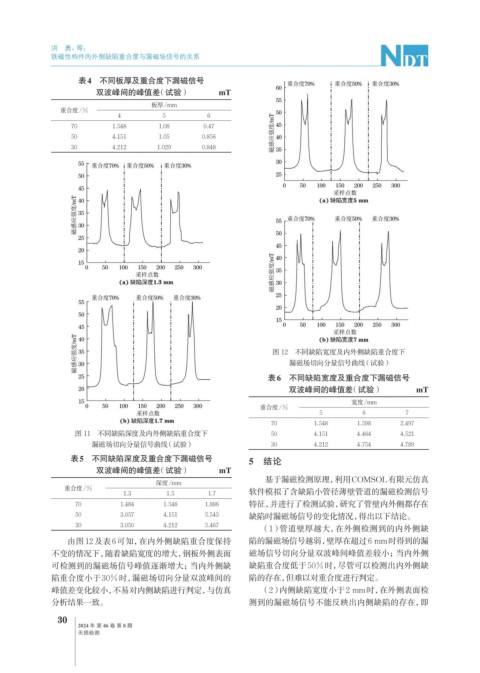

Page 64 - 无损检测2024年第八期
P. 64
洪 勇，等：
铁磁性构件内外侧缺陷重合度与漏磁场信号的关系
表4 不同板厚及重合度下漏磁信号
双波峰间的峰值差（试验） mT
板厚/mm
重合度/%
4 5 6
70 1.548 1.08 0.47
50 4.151 1.05 0.856
30 4.212 1.029 0.848
图 12 不同缺陷宽度及内外侧缺陷重合度下
漏磁场切向分量信号曲线（试验）
表6 不同缺陷宽度及重合度下漏磁信号
双波峰间的峰值差（试验） mT
宽度/mm
重合度/%
5 6 7
70 1.548 1.598 2.497
图 11 不同缺陷深度及内外侧缺陷重合度下 50 4.151 4.464 4.521
漏磁场切向分量信号曲线（试验） 30 4.212 4.754 4.789
表5 不同缺陷深度及重合度下漏磁信号 5 结论
双波峰间的峰值差（试验） mT
基于漏磁检测原理，利用COMSOL有限元仿真
深度/mm
重合度/%
1.3 1.5 1.7 软件模拟了含缺陷小管径薄壁管道的漏磁检测信号
70 1.484 1.548 1.886 特征，并进行了检测试验，研究了管壁内外侧都存在
50 3.057 4.151 5.543 缺陷时漏磁场信号的变化情况，得出以下结论。
30 3.050 4.212 5.467
（1）管道壁厚越大，在外侧检测到的内外侧缺
由图12及表6可知，在内外侧缺陷重合度保持 陷的漏磁场信号越弱，壁厚在超过6 mm时得到的漏
不变的情况下，随着缺陷宽度的增大，钢板外侧表面 磁场信号切向分量双波峰间峰值差较小；当内外侧
可检测到的漏磁场信号峰值逐渐增大；当内外侧缺 缺陷重合度低于50%时，尽管可以检测出内外侧缺
陷重合度小于30%时，漏磁场切向分量双波峰间的 陷的存在，但难以对重合度进行判定。
峰值差变化较小，不易对内侧缺陷进行判定，与仿真 （2）内侧缺陷宽度小于2 mm时，在外侧表面检
分析结果一致。 测到的漏磁场信号不能反映出内侧缺陷的存在，即
30
2024 年 第 46 卷 第 8 期
无损检测
