洪 勇，等：
铁磁性构件内外侧缺陷重合度与漏磁场信号的关系

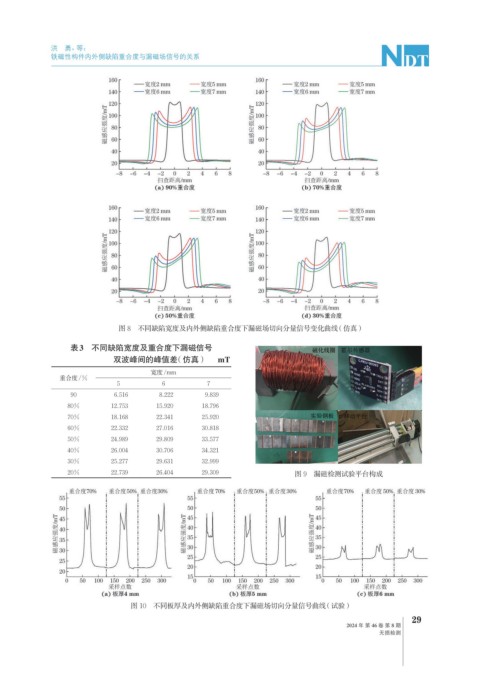

图 8 不同缺陷宽度及内外侧缺陷重合度下漏磁场切向分量信号变化曲线（仿真）
表3 不同缺陷宽度及重合度下漏磁信号
双波峰间的峰值差（仿真） mT
宽度/mm
重合度/%
5 6 7
90 6.516 8.222 9.839
80% 12.753 15.920 18.796
70% 18.168 22.341 25.920
60% 22.332 27.016 30.818
50% 24.989 29.809 33.577
40% 26.004 30.706 34.321
30% 25.277 29.631 32.999
20% 22.739 26.404 29.309 图 9 漏磁检测试验平台构成
图 10 不同板厚及内外侧缺陷重合度下漏磁场切向分量信号曲线（试验）
