洪 勇，等：
铁磁性构件内外侧缺陷重合度与漏磁场信号的关系
表2 不同缺陷深度及重合度下漏磁信号
双波峰间的峰值差（仿真） mT
深度/mm
重合度/%
1.3 1.5 1.7
90 5.481 10.142 13.690
70 14.672 27.618 37.813
50 19.419 37.016 50.930
30 19.603 37.113 51.000
不同重合度下漏磁场切向分量随缺陷宽度变化
的双波峰间的峰值差如表3所示。由表3可以看出，
在内外侧缺陷重合度一定的情况下，随着缺陷宽度
的增大，在钢板外侧表面可检测到的漏磁场信号峰
值逐渐增大；当内外侧缺陷重合度小于30%时，漏
磁场切向分量双波峰间的峰值差变化较小，不易对
内侧缺陷进行识别判定。
4 现场检测试验及分析
搭建简易漏磁检测平台，对上述仿真进行试验
验证，检测试验平台构成如图9所示。
4.1 钢板厚度比较
分别在厚度为 4，5，6 mm的钢板两侧加工不
同重合度的缺陷，保持缺陷深度为1. 5 mm，宽度为
6 mm不变，得到的漏磁场切向分量信号如图 10所
示，不同板厚下双波峰间的峰值差如表4所示。
由图10及表4可知，随着板厚的增加，双波峰的
峰值差随着内外侧缺陷重合度的降低而逐渐增大，
当板厚超过6 mm时，峰值差变化较小，仅通过传感
器检测到的切向分量信号难以判别重合度，与仿真
分析所得结论一致。
4.2 缺陷深度比较
分别在钢板两侧加工不同深度的缺陷，并改变
缺陷的重合度，保持钢板厚度 4 mm，宽度6 mm不
变，得到的漏磁场切向分量信号如图11所示，不同
深度下双波峰间的峰值差如表5所示。
由图11及表5可知，随着缺陷深度的增大，在钢
板外侧表面可检测到的漏磁场信号峰值逐渐增大；
漏磁场切向分量双波峰间的峰值差随着内外侧缺陷
重合度的降低而增大，与仿真分析结果一致。
4.3 缺陷宽度比较
分别在钢板两侧加工不同宽度的缺陷，并改
变缺陷的重合度，保持钢板厚度 4 mm，缺陷深度

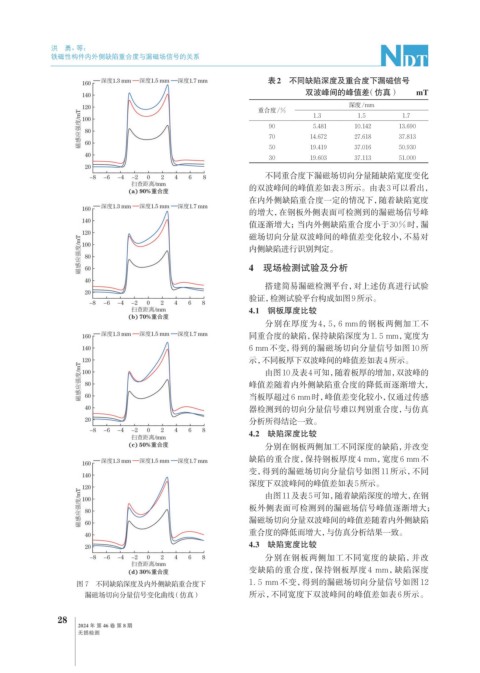

图 7 不同缺陷深度及内外侧缺陷重合度下 1. 5 mm 不变，得到的漏磁场切向分量信号如图 12
漏磁场切向分量信号变化曲线（仿真） 所示，不同宽度下双波峰间的峰值差如表 6 所示。
