项小强，等：
基于交流电磁场的支管角焊缝表面缺陷检测系统

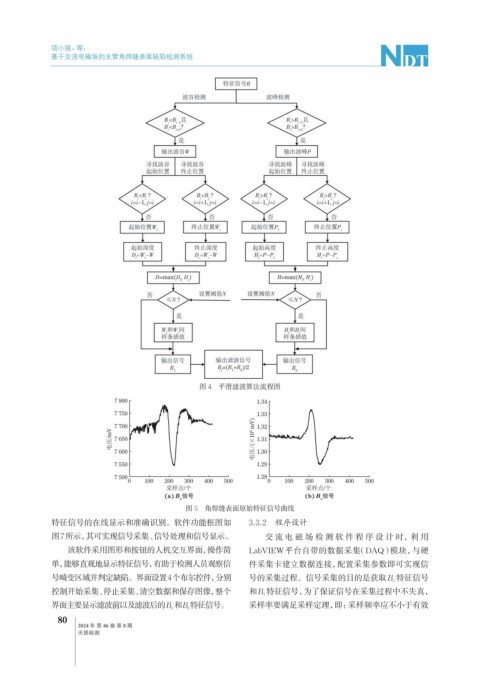

图 4 平滑滤波算法流程图
图 5 角焊缝表面原始特征信号曲线
特征信号的在线显示和准确识别。软件功能框图如 3.3.2 程序设计
图7所示，其可实现信号采集、信号处理和信号显示。 交流电磁场检测软件程序设计时，利用
该软件采用图形和按钮的人机交互界面，操作简 LabVIEW平台自带的数据采集 （DAQ）模块，与硬
单，能够直观地显示特征信号，有助于检测人员观察信 件采集卡建立数据连接，配置采集参数即可实现信
号畸变区域并判定缺陷。界面设置4个布尔控件，分别 号的采集过程。信号采集的目的是获取B x 特征信号
控制开始采集、停止采集、清空数据和保存图像，整个 和B z 特征信号，为了保证信号在采集过程中不失真，
界面主要显示滤波前以及滤波后的B x 和B z 特征信号。 采样率要满足采样定理，即：采样频率应不小于有效
