杨艳滨，等：

相控阵超声检测技术在板材中的应用

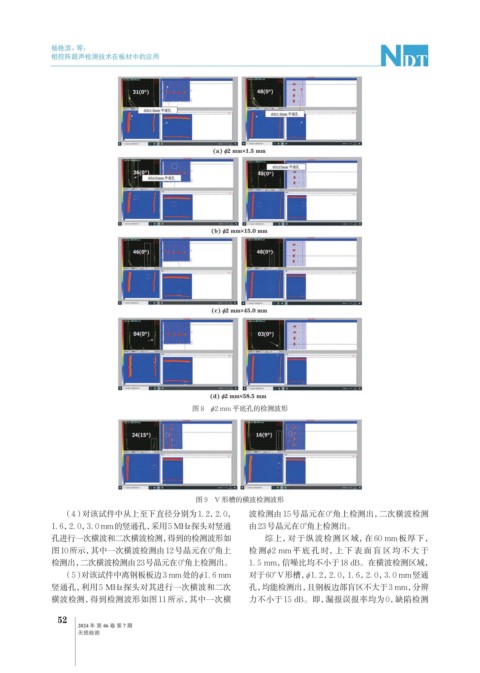

图 8 φ2 mm 平底孔的检测波形

图 9 V 形槽的横波检测波形
（4）对该试件中从上至下直径分别为1. 2，2. 0， 波检测由15号晶元在0°角上检测出，二次横波检测
1. 6，2. 0，3. 0 mm的竖通孔，采用5 MHz探头对竖通 由23号晶元在0°角上检测出。
孔进行一次横波和二次横波检测，得到的检测波形如 综上，对于纵波检测区域，在 60 mm板厚下，
图10所示，其中一次横波检测由12号晶元在0°角上 检测φ2 mm平底孔时，上下表面盲区均不大于
检测出，二次横波检测由23号晶元在0°角上检测出。 1. 5 mm，信噪比均不小于18 dB。在横波检测区域，
（5）对该试件中离钢板板边3 mm处的φ1. 6 mm 对于60° V形槽， φ1. 2，2. 0，1. 6，2. 0，3. 0 mm竖通
竖通孔，利用5 MHz探头对其进行一次横波和二次 孔，均能检测出，且钢板边部盲区不大于3 mm，分辨
横波检测，得到检测波形如图11所示，其中一次横 力不小于15 dB。即，漏报误报率均为0，缺陷检测
