杨艳滨，等：
相控阵超声检测技术在板材中的应用

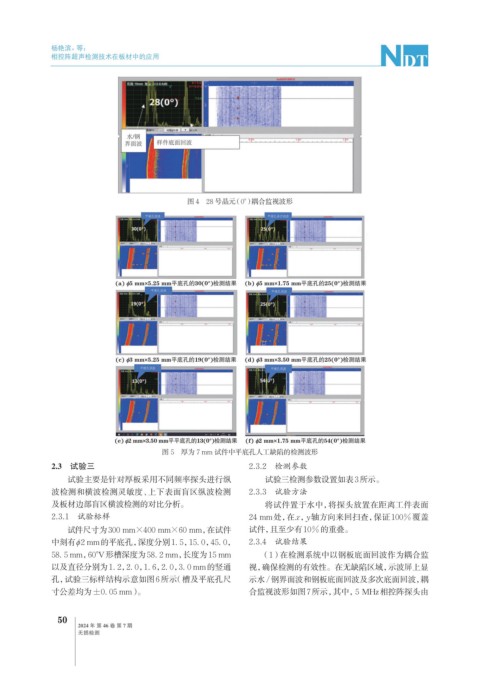

图 4 28 号晶元（0°）耦合监视波形
图 5 厚为 7 mm 试件中平底孔人工缺陷的检测波形
2.3 试验三 2.3.2 检测参数
试验主要是针对厚板采用不同频率探头进行纵 试验三检测参数设置如表3所示。
波检测和横波检测灵敏度、上下表面盲区纵波检测 2.3.3 试验方法
及板材边部盲区横波检测的对比分析。 将试件置于水中，将探头放置在距离工件表面
2.3.1 试验标样 24 mm处，在x， y轴方向来回扫查，保证100%覆盖
试件尺寸为300 mm×400 mm×60 mm，在试件 试件，且至少有10%的重叠。
中刻有φ2 mm的平底孔，深度分别1. 5，15. 0，45. 0， 2.3.4 试验结果
58. 5 mm，60°V形槽深度为58. 2 mm，长度为15 mm （1）在检测系统中以钢板底面回波作为耦合监
以及直径分别为1. 2，2. 0，1. 6，2. 0，3. 0 mm的竖通 视，确保检测的有效性。在无缺陷区域，示波屏上显
孔，试验三标样结构示意如图6所示 （槽及平底孔尺 示水/钢界面波和钢板底面回波及多次底面回波， 耦
寸公差均为±0. 05 mm）。 合监视波形如图7所示，其中，5 MHz相控阵探头由
