杨艳滨，等：
相控阵超声检测技术在板材中的应用

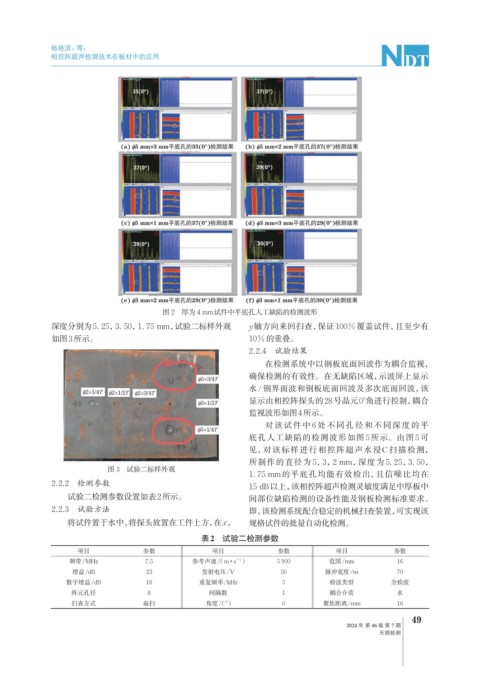

图 2 厚为 4 mm试件中平底孔人工缺陷的检测波形
深度分别为5. 25，3. 50，1. 75 mm，试验二标样外观 y轴方向来回扫查，保证100%覆盖试件，且至少有
如图3所示。 10%的重叠。
2.2.4 试验结果
在检测系统中以钢板底面回波作为耦合监视，
确保检测的有效性。在无缺陷区域，示波屏上显示
水/钢界面波和钢板底面回波及多次底面回波，该
显示由相控阵探头的28号晶元0°角进行控制，耦合
监视波形如图4所示。
对该试件中 6 处不同孔径和不同深度的平
底孔人工缺陷的检测波形如图 5 所示。由图 5 可
见，对该标样进行相控阵超声水浸C扫描检测，
所制作的直径为 5，3，2 mm，深度为 5. 25，3. 50，
图 3 试验二标样外观
1. 75 mm的平底孔均能有效检出，且信噪比均在
2.2.2 检测参数 15 dB以上，该相控阵超声检测灵敏度满足中厚板中
试验二检测参数设置如表2所示。 间部位缺陷检测的设备性能及钢板检测标准要求。
2.2.3 试验方法 即，该检测系统配合稳定的机械扫查装置，可实现该
将试件置于水中，将探头放置在工件上方，在x， 规格试件的批量自动化检测。
表2 试验二检测参数
项目 参数 项目 参数 项目 参数
-1
频带/MHz 7.5 参考声速/（m · s ） 5 900 范围/mm 16
增益/dB 23 发射电压/V 50 脉冲宽度/ns 70
数字增益/dB 18 重复频率/kHz 5 检波类型 全检波
阵元孔径 8 间隔数 1 耦合介质 水
扫查方式 扇扫 角度/（°） 0 聚焦距离/mm 16
49
