杨艳滨，等：
相控阵超声检测技术在板材中的应用

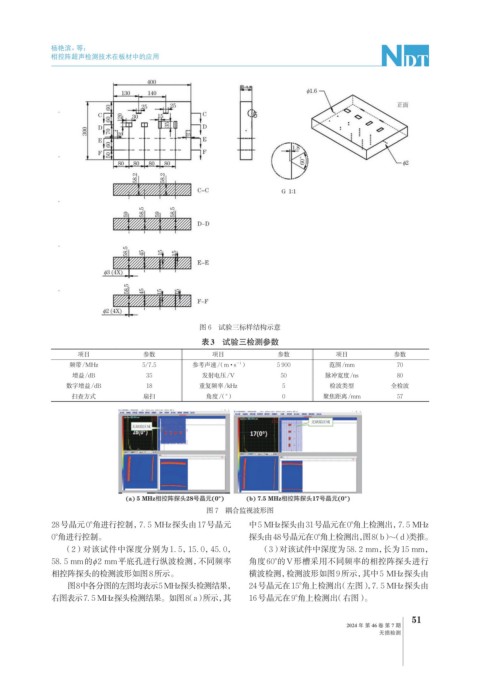

图 6 试验三标样结构示意
表3 试验三检测参数
项目 参数 项目 参数 项目 参数
-1
频带/MHz 5/7.5 参考声速/（m · s ） 5 900 范围/mm 70
增益/dB 35 发射电压/V 50 脉冲宽度/ns 80
数字增益/dB 18 重复频率/kHz 5 检波类型 全检波
扫查方式 扇扫 角度/（°） 0 聚焦距离/mm 57
图 7 耦合监视波形图
28号晶元0°角进行控制，7. 5 MHz探头由17号晶元 中5 MHz探头由31号晶元在0°角上检测出，7. 5 MHz
0°角进行控制。 探头由48号晶元在0°角上检测出， 图8（b）~（d）类推。
（2）对该试件中深度分别为1. 5，15. 0，45. 0， （3）对该试件中深度为58. 2 mm，长为15 mm，
58. 5 mm的φ2 mm平底孔进行纵波检测，不同频率 角度60°的V形槽采用不同频率的相控阵探头进行
相控阵探头的检测波形如图8所示。 横波检测，检测波形如图9所示，其中5 MHz探头由
图8中各分图的左图均表示5 MHz探头检测结果， 24号晶元在15°角上检测出 （左图），7. 5 MHz探头由
右图表示7. 5 MHz探头检测结果。如图8（a）所示，其 16号晶元在9°角上检测出 （右图）。
