李 涛，等：
长输管道自动焊对接环焊缝熔铜裂纹的检测与判定
高，紧跟反射信号后有多个衍射信号，两侧探头均 高。以上情况是熔铜裂纹PAUT+TOFD比较典
可发现。在TOFD通道中的缺陷显示如图17所示， 型的信号显示，也有非典型的显示，TOFD通道非
当缺陷处于盲区以外的区域时，TOFD通道可以有 典型显示跟单个气孔显示的影像非常接近。所以
效发现缺陷，其影像与密集气孔缺陷影像相近，因 PAUT+TOFD对熔铜裂纹的准确定性还是具有一
其端点尖锐，相对圆形缺陷的影像，衍射波波幅更 定的难度。PAUT检测模拟示意如图18所示。

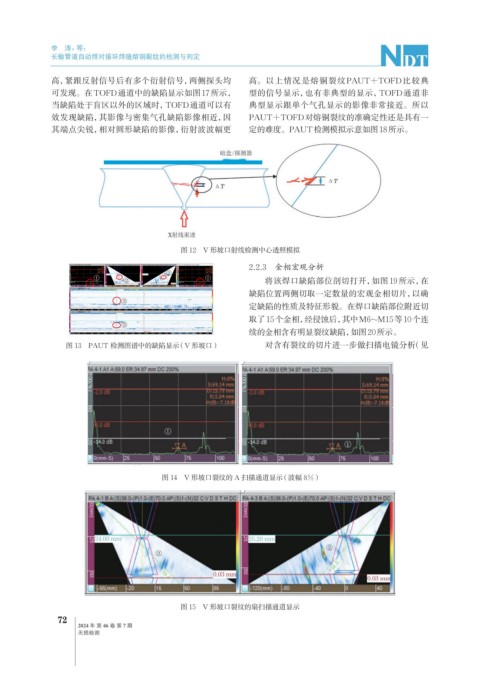

图 12 V 形坡口射线检测中心透照模拟
2.2.3 金相宏观分析
将该焊口缺陷部位剖切打开，如图19所示，在
缺陷位置两侧切取一定数量的宏观金相切片，以确
定缺陷的性质及特征形貌。在焊口缺陷部位附近切
取了15个金相，经侵蚀后，其中M6~M15等10个连
续的金相含有明显裂纹缺陷，如图20所示。
图 13 PAUT 检测图谱中的缺陷显示（V 形坡口） 对含有裂纹的切片进一步做扫描电镜分析（见
图 14 V 形坡口裂纹的 A 扫描通道显示（波幅 8%）
图 15 V 形坡口裂纹的扇扫描通道显示
