李 涛，等：
长输管道自动焊对接环焊缝熔铜裂纹的检测与判定

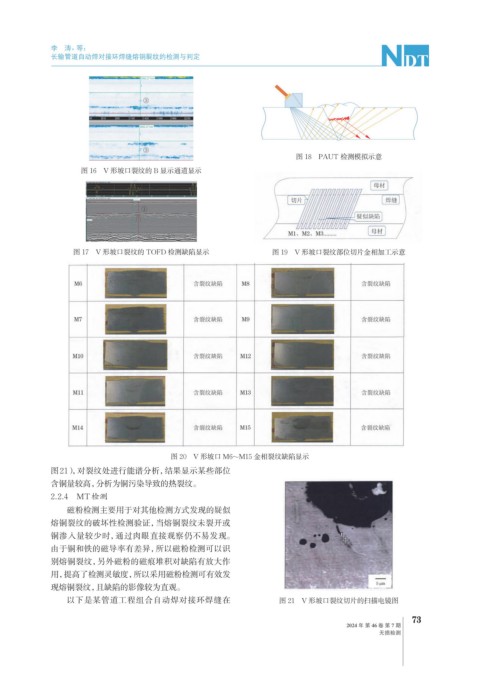

图 18 PAUT 检测模拟示意
图 16 V 形坡口裂纹的 B 显示通道显示
图 17 V 形坡口裂纹的 TOFD 检测缺陷显示 图 19 V 形坡口裂纹部位切片金相加工示意
图 20 V 形坡口 M6~M15 金相裂纹缺陷显示
图21），对裂纹处进行能谱分析，结果显示某些部位
含铜量较高，分析为铜污染导致的热裂纹。
2.2.4 MT检测
磁粉检测主要用于对其他检测方式发现的疑似
熔铜裂纹的破坏性检测验证，当熔铜裂纹未裂开或
铜渗入量较少时，通过肉眼直接观察仍不易发现。
由于铜和铁的磁导率有差异，所以磁粉检测可以识
别熔铜裂纹，另外磁粉的磁痕堆积对缺陷有放大作
用，提高了检测灵敏度，所以采用磁粉检测可有效发
现熔铜裂纹，且缺陷的影像较为直观。
以下是某管道工程组合自动焊对接环焊缝在 图 21 V 形坡口裂纹切片的扫描电镜图
