邓金涌, 等:

多层复合材料黏接缺陷的声阻法检测

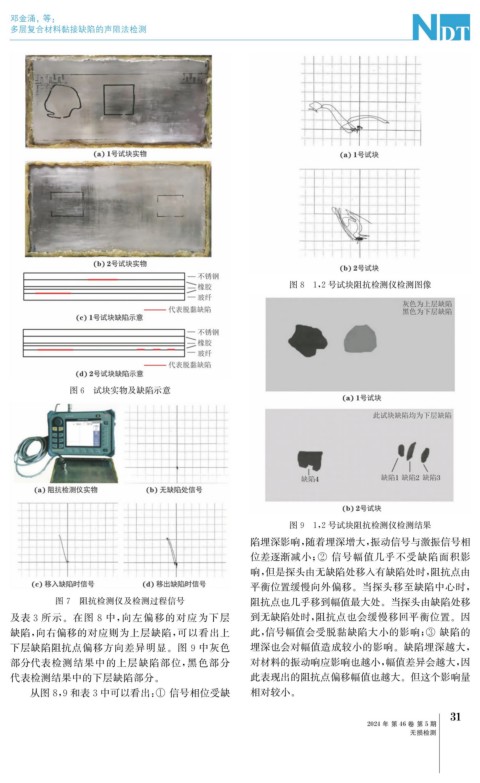

图8 1 , 2号试块阻抗检测仪检测图像

图6 试块实物及缺陷示意

图9 1 , 2号试块阻抗检测仪检测结果
陷埋深影响, 随着埋深增大, 振动信号与激振信号相

位差逐渐减小; ② 信号幅值几乎不受缺陷面积影
响, 但是探头由无缺陷处移入有缺陷处时, 阻抗点由
平衡位置缓慢向外偏移。当探头移至缺陷中心时,
图7 阻抗检测仪及检测过程信号 阻抗点也几乎移到幅值最大处。当探头由缺陷处移
及表3 所示。在图 8 中, 向左偏移的对应为下层 到无缺陷处时, 阻抗点也会缓慢移回平衡位置。因

缺陷, 向右偏移的对应则为上层缺陷, 可以看出上 此, 信号幅值会受脱黏缺陷大小的影响; ③ 缺陷的
下层缺陷阻抗点偏移方向差异明显。图 9 中灰色 埋深也会对幅值造成较小的影响。缺陷埋深越大,
部分代表检测结果中的上层缺陷部位, 黑色部分 对材料的振动响应影响也越小, 幅值差异会越大, 因
代表检测结果中的下层缺陷部分。 此表现出的阻抗点偏移幅值也越大。但这个影响量
从图8 , 9和表3中可以看出: ① 信号相位受缺 相对较小。
