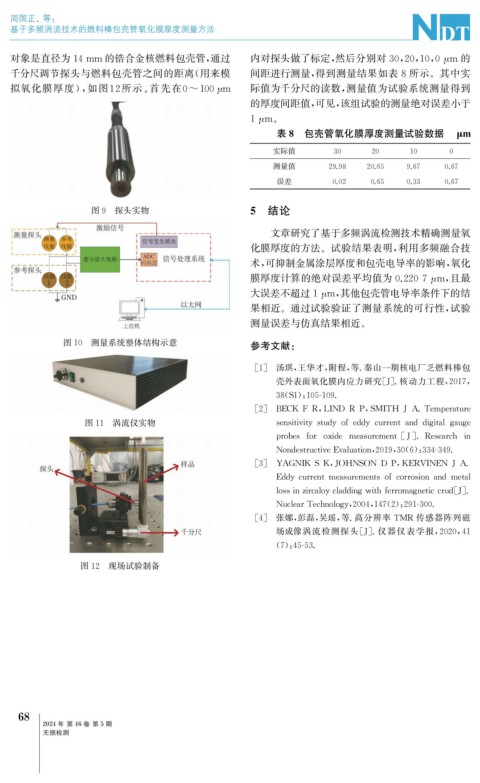

Page 110 - 无损检测2024年第五期

周国正, 等:

基于多频涡流技术的燃料棒包壳管氧化膜厚度测量方法

对象是直径为14mm 的锆合金核燃料包壳管, 通过 内对探头做了标定, 然后分别对30 , 20 , 10 , 0 μ m 的

千分尺调节探头与燃料包壳管之间的距离( 用来模 间距进行测量, 得到测量结果如表8所示。其中实

拟氧化膜厚度), 如图 12 所示。 首先在 0~100 μ m 际值为千分尺的读数, 测量值为试验系统测量得到
的厚度间距值, 可见, 该组试验的测量绝对误差小于

1 μ m 。
表8 包壳管氧化膜厚度测量试验数据 μ m
实际值 30 20 10 0
测量值 29.98 20.65 9.67 0.67
误差 0.02 0.65 0.33 0.67

图9 探头实物 5 结论

文章研究了基于多频涡流检测技术精确测量氧
化膜厚度的方法。试验结果表明, 利用多频融合技
术, 可抑制金属涂层厚度和包壳电导率的影响, 氧化

膜厚度计算的绝对误差平均值为0.2207 μ m , 且最
大误差不超过1 μ m , 其他包壳管电导率条件下的结

果相近。通过试验验证了测量系统的可行性, 试验
测量误差与仿真结果相近。
图10 测量系统整体结构示意 参考文献:

[ 1 ] 汤琪, 王华才, 附程, 等. 秦山一期核电厂乏燃料棒包
壳外表面氧化膜内应力研究[ J ] . 核动力工程, 2017 ,
38 ( S1 ): 105-109.

[ 2 ] BECKF R , LIND R P , SMITH JA.Tem p erature

图11 涡流仪实物 sensitivit ystud yofedd ycurrentanddi g italg au g e

p robesfor oxide measurement [ J ] .Research in

NondestructiveEvaluation , 201 9 , 30 ( 6 ): 334-349.

[ 3 ] YAGNIKSK , JOHNSON D P , KERVINENJA.

Edd ycurrentmeasurementsofcorrosionand metal

lossinzircalo y claddin gwithferroma g neticcrud [ J ] .

NuclearTechnolo gy , 2004 , 147 ( 2 ): 291-300.
[ 4 ] 张娜, 彭磊, 吴瑶, 等. 高分辨率 TMR 传感器阵列磁
场成像涡流检测探头[ J ] . 仪器仪表学报, 2020 , 41
( 7 ): 45-53.
图12 现场试验制备

6
8
2024年 第46卷 第5期
无损检测
