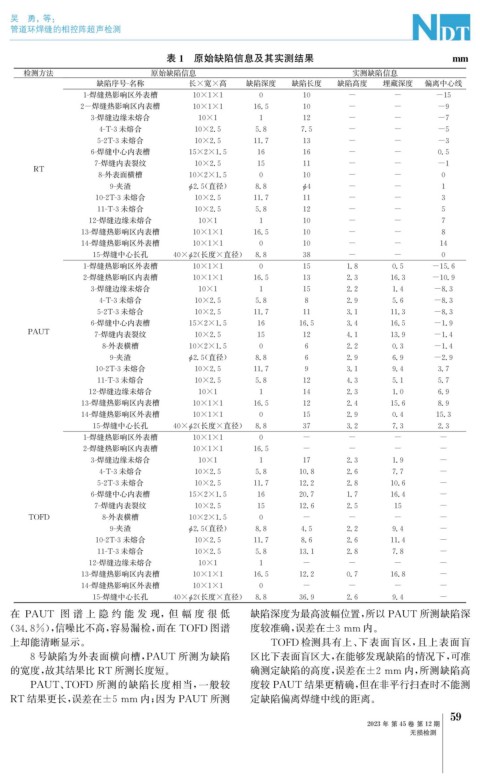

吴 勇, 等:

   管道环焊缝的相控阵超声检测

                                    表1 原始缺陷信息及其实测结果                                            mm
      检测方法                       原始缺陷信息                                    实测缺陷信息
                     缺陷序号 - 名称          长×宽×高       缺陷深度      缺陷长度     缺陷高度      埋藏深度     偏离中心线
                  1- 焊缝热影响区外表槽           10×1×1        0        10        -        -        -15
                 2-焊缝热影响区内表槽             10×1×1       16.5      10        -        -         -9
                    3- 焊缝边缘未熔合            10×1         1        12        -        -         -7
                     4-T-3未熔合            10×2.5       5.8       7.5       -        -         -5
                     5-2T-3未熔合           10×2.5       11.7      13        -        -         -3
                    6- 焊缝中心内表槽          15×2×1.5      16        16        -        -        0.5
                    7- 焊缝内表裂纹            10×2.5       15        11        -        -         -1
        RT
                     8- 外表面横槽           10×2×1.5       0        10        -        -         0
                        9- 夹渣           ϕ 2.5 ( 直径)   8.8       ϕ 4       -        -         1
                    10-2T-3未熔合           10×2.5       11.7      11        -        -         3
                     11-T-3未熔合           10×2.5       5.8       12        -        -         5
                   12- 焊缝边缘未熔合            10×1         1        10        -        -         7
                  13- 焊缝热影响区内表槽          10×1×1       16.5      10        -        -         8
                  14- 焊缝热影响区外表槽          10×1×1        0        10        -        -         14
                    15- 焊缝中心长孔       40× ϕ 2 ( 长度×直径)  8.8      38        -        -         0
                  1- 焊缝热影响区外表槽           10×1×1        0        15       1.8       0.5     -15.6
                  2- 焊缝热影响区内表槽           10×1×1       16.5      13       2.3      16.3     -10.9
                    3- 焊缝边缘未熔合            10×1         1        15       2.2       1.4      -8.3
                     4-T-3未熔合            10×2.5       5.8       8        2.9       5.6      -8.3
                     5-2T-3未熔合           10×2.5       11.7      11       3.1      11.3      -8.3
                    6- 焊缝中心内表槽          15×2×1.5      16       16.5      3.4      16.5      -1.9
      PAUT          7- 焊缝内表裂纹            10×2.5       15        12       4.1      13.9      -1.4
                      8- 外表横槽           10×2×1.5       0        6        2.2       0.3      -1.4
                        9- 夹渣           ϕ 2.5 ( 直径)   8.8       6        2.9       6.9      -2.9
                    10-2T-3未熔合           10×2.5       11.7      9        3.1       9.4      3.7
                     11-T-3未熔合           10×2.5       5.8       12       4.3       5.1      5.7
                   12- 焊缝边缘未熔合            10×1         1        14       2.3       1.0      6.9
                  13- 焊缝热影响区内表槽          10×1×1       16.5      12       2.4      15.6      8.9
                  14- 焊缝热影响区外表槽          10×1×1        0        15       2.9       0.4      15.3
                    15- 焊缝中心长孔       40× ϕ 2 ( 长度×直径)  8.8      37       3.2       7.3      2.3
                  1- 焊缝热影响区外表槽           10×1×1        0        -         -        -         -
                  2- 焊缝热影响区内表槽           10×1×1       16.5      -         -        -         -
                    3- 焊缝边缘未熔合            10×1         1        17       2.3       1.9       -
                     4-T-3未熔合            10×2.5       5.8      10.8      2.6       7.7       -
                     5-2T-3未熔合           10×2.5       11.7     12.2      2.8      10.6       -
                    6- 焊缝中心内表槽          15×2×1.5      16       20.7      1.7      16.4       -
                    7- 焊缝内表裂纹            10×2.5       15       12.6      2.5       15        -
       TOFD           8- 外表横槽           10×2×1.5       0        -         -        -         -
                        9- 夹渣           ϕ 2.5 ( 直径)   8.8       4.5      2.2       9.4       -
                    10-2T-3未熔合           10×2.5       11.7      8.6      2.6      11.4       -
                     11-T-3未熔合           10×2.5       5.8      13.1      2.8       7.8       -
                   12- 焊缝边缘未熔合            10×1         1        -         -        -         -
                  13- 焊缝热影响区内表槽          10×1×1       16.5     12.2      0.7      16.8       -
                  14- 焊缝热影响区外表槽          10×1×1        0        -         -        -         -
                    15- 焊缝中心长孔       40× ϕ 2 ( 长度×直径)  8.8     36.9      2.6       9.4       -
   在 PAUT 图 谱 上 隐 约 能 发 现,但 幅 度 很 低                  缺陷深度为最高波幅位置, 所以 PAUT 所测缺陷深
   ( 34.8% ), 信噪比不高, 容易漏检, 而在 TOFD 图谱                度较准确, 误差在±3mm 内。

   上却能清晰显示。                                              TOFD 检测具有上、 下表面盲区, 且上表面盲
       8号缺陷为外表面横向槽, PAUT 所测为缺陷                       区比下表面盲区大, 在能够发现缺陷的情况下, 可准

   的宽度, 故其结果比 RT 所测长度短。                              确测定缺陷的高度, 误差在±2mm 内, 所测缺陷高
       PAUT 、 TOFD 所测的缺陷长度相当, 一般较                    度较 PAUT 结果更精确, 但在非平行扫查时不能测

   RT 结果更长, 误差在±5mm 内; 因为 PAUT 所测                    定缺陷偏离焊缝中线的距离。
